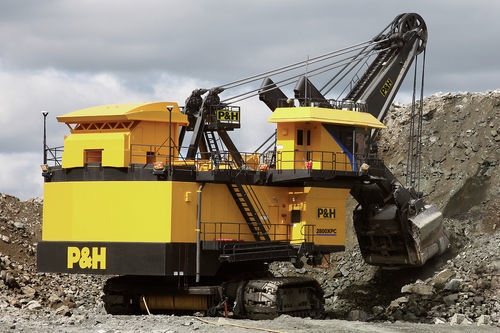

Hochlöffelbagger auf Raupen 2800XPC

auf Raupenfür Bergbaufür Steinbrüche

Übersicht
Die elektrische Seilschaufel 2800XPC wurde für intensives Laden und den Dauerbetrieb in anspruchsvollen Bergbauumgebungen entwickelt. Sie vereint ein AC-Elektrosystem mit einem hochkapazitiven Schaufelblatt und einer auf Zykluseffizienz und Lebensdauer ausgelegten Konstruktion, um eine zuverlässige Materialumschlagleistung bei geringen Kosten pro Tonne zu gewährleisten.

Hauptvorteile

• Niedrige Kosten pro Tonne durch hohe Produktionskapazität
• Hohe Schneidkräfte und stabile Grableistung

Eigenschaften und Vorteile

• Großmaschinen-Systeme in kompakter Bauweise: Fortschrittliche Centurion-Steuerung und ein robuster Antriebsstrang liefern Leistung und Produktivität vergleichbar mit größeren Maschinen.
• Stabilität über den gesamten Grabzyklus: Zweischenkel-Schaufelstiel und Torsionskastenkonstruktion minimieren Verdrehungen und verbessern Eindring- und Stabilisierungsverhalten bei harten Materialien.
• Moderne Schaufeltechnologie: Wartungsarmes Verriegelungssystem, optimierte Spitzenpenetration und Kompatibilität für Pass-Match mit Muldenkippern.

Maschinensysteme (Beschreibung)

• Crowd: Powerband-V-Riemenantrieb zwischen Motor und Getriebegehäuse zur Stoßdämpfung. Erste und zweite Untersetzung in geschlossenem Gehäuse für Spritzschmierung, vereinfachte Wartung und längere Bauteillebensdauer. Zweischenkel-Schaufelstiel mit Zahnstangenantrieb sorgt für inhärente Stabilität. Federbetätigte Luftlöse-Scheibenbremse.
• Swing: Zwei modulare Planetengetriebe übertragen Drehmoment für schnelle Zykluszeiten. Federbetätigte Luftlöse-Scheibenbremsen (jeweils ein Antriebsmotor). Spritzschmierungs-Filtrationssystem.
• Propel: Propel-on-demand ermöglicht schnellen Wechsel in den Fahrmodus. Zwei robuste Planetengetriebe übertragen unabhängig Drehmoment auf die Antriebskettenräder. Delta-Antrieb mit geringer Spannung und schwere gegossene Kettenlaufplatten. Federbetätigte Luftlöse-Scheibenbremsen (jeweils ein Motor).
• Hoist: Alle Verzahnungen in einem geschlossenen Gehäuse mit gefiltertem und gekühltem Öl sowie Spritzschmierung. Großer Hubtrommeldurchmesser (56 in) für verlängerte Lebensdauer der Seilbiegung. Ferrule-Becket-System und zwei elektrische Winden serienmäßig. Federbetätigte Luftlöse-Scheibenbremsen (jeweils ein Motor).

Ressourcen (auf der Seite aufgeführt)

• Produktbroschüre (2800XPC) als herunterladbare Broschüre (PDF) verfügbar.

Hinweise

• Nutzlast und Schaufelkapazität hängen von Anwendung, Material und Konfiguration ab; angegebene Werte sind indikativ und anwendungsabhängig.
• Versorgungsspannungs- und elektrische Konfigurationsoptionen sind verfügbar, um Kundenanforderungen vor Ort zu erfüllen.

Technische Daten

• Kategorie: Elektrische Seilschaufel
• Nennladung (metrische Tonnen): 59
• Nennladung (short tons): 65
• Schaufelkapazität (m3): 26,8 - 33,6
• Schaufelkapazität (yd3): 35 - 44
• Leistung (MTPH): 5 702 - 7 603
• Leistung (TPH): 6 285 - 8 381
• Bemessete Schwebelast (metrische Tonnen): 122,5
• Bemessete Schwebelast (short tons): 135
• Schnittkreisradius: 24,2 m (79 ft. 3 in)
• Abwurfhöhe (Tür offen): 9,1 m (30 ft)
• Bodenradius: 16,4 m (53 ft. 9 in)
• Heckschwenkradius: 9,9 m (32 ft. 6 in)
• Bediener-Augenhöhe: 9,6 m (31 ft. 4 in)
• Schnitthöhe: 16,6 m (54 ft. 6 in)
• Versorgungsspannung (Optionen): 4 160 oder 7 200 V 3-Phasen, 60 Hz oder 5 000, 6 000 oder 6 600 V 3-Phasen, 50 Hz
• Versorgungstransformator (Minimum): 2 750 kVA (für 5 000, 6 000 oder 6 600 V 3-Phasen)
• Minimale Kurzschluss-VA am Bagger verfügbar: 22 MVA (für 5 000, 6 000 oder 6 600 V 3-Phasen)
• Hinweis Versorgungsspannung: Spannung nach Kundenanforderungen
