Großformatiger Bagger 9020XPC

auf Raupenfür Bergbaufür Steinbrüche

Übersicht

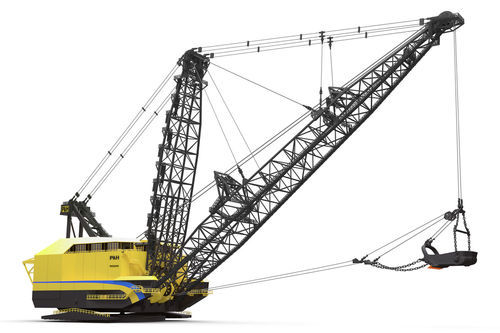

Der P&H 9020XPC Dragline ist für den dauerhaften schweren Materialumschlag in großen Tagebaubetrieben ausgelegt. Er ist mit verschiedenen Auslegerlängen und Schaufelkapazitäten erhältlich und kombiniert eine hochkapazitive Mulde, eine vierseilige Auslegerkonstruktion und die Centurion-Elektronikplattform für zuverlässigen Betrieb und effiziente Überwachung.

Hauptmerkmale

• Ultrastarke Mulde verteilt Lasten gleichmäßig für herausragende Zuverlässigkeit
• A-Rahmen ausgelegt zur effektiven Steuerung von Belastungskräften
• Vierseiliger Ausleger bietet strukturelle Integrität für den Einsatz unter schwierigen Bedingungen
• Elektronikplattform (Centurion-Steuerung) zur Leistungsoptimierung der Bediener und zur Überwachung des Draglines
• Hochentwickelter Ausleger und A-Rahmen sorgen für Stabilität, ausgezeichnete Sicht auf Auslegerrollen und ausgeglichene axiale Arbeitslasten
• Mit Anwenderfeedback entwickelt, um Sicherheit, Lieferung, Wartung und Inspektionen zu verbessern
• Umfassender Service-Support zur Senkung der Gesamtbetriebskosten und Optimierung der Produktion

Konstruktion und Fertigungsmerkmale

• Mulde für lange Lebensdauer und geringen Wartungsaufwand ausgelegt; Verti-Shield-Schweißnähte an allen Kreuzungsplatten mit einer durchgehenden Schweißnaht zur Minimierung von Verzugserscheinungen
• Vier breitflanschige Gurte mit Rohrverzopfung für die Auslegerkonstruktion; Auslegermaterial: HSLA
• Constant Contact Führungsrolle und großdurchmesserige Scheiben für Hub-/Drag-Systeme

Technische Daten

• Schaufelvolumen (m3): 85 - 122
• Schaufelvolumen (yd3): 110 - 160
• Auslegerlänge (m): 100 - 130
• Auslegerlänge (ft): 325 - 425
• Hubseile: 133.4 mm (5.25 in)
• Dragseile: 133.4 mm (5.25 in)
• Hubtrommel: 335 cm (132 in)
• Dragtrommel: 335 cm (132 in)
• Mulden-Durchmesser: 26.8 m (88 ft)
• Bodendruck (Mulde): 138 kPa (20.1 psi)
• Mulde/Deck-Freiheit: 2 m (6.7 ft)
• Schienenkreisdurchmesser: 23.8 m (78 ft)
• Anzahl und Durchmesser der Rollen: 171 x 406 mm (171 x 16 in)
• Teilkreisdurchmesser, Schwenkracke: 22.1 m (72.4 ft)
• Kettenplatten-Größe (max. Abmessungen): 5.2 x 26.8 m (17 x 88 ft)
• Bodendruck (Kettenplatten): 225.2 kPa (32.6 psi) - Hinweis: Bodendruck der Kettenplatten basiert auf der Annahme, dass 90% des Maschinengewichts auf den Kettenplatten liegt
• Breite über Kettenplatten: 38.1 m (125 ft)
• Freiheit unter Kettenplatten: 0.6 m (2 ft)
• Normale Schrittlänge: 2.3 m (7.5 ft)
• Eigengewicht: 7 532.5 kg (16,606 Ibs)
• Gegengewicht: 439.1 kg (968 Ibs)
• Betriebsgewicht: 7 971.6 kg (17,574 Ibs)
• Länge Maschinenhaus: 38.9 m (127.5 ft)
• Breite Maschinenhaus: 36.4 m (119.3 ft)
• Heckradius: 27.4 m (90 ft)
• Zentrallager bis Auslegerfuß: 12.2 m (40 ft)
• Auslegerfußhöhe: 5.9 m (19.5 ft)
• Tiefe des Drehrahmens: 3.68 m (145 in)
• Bewertete hängende Last: 344,736 kg (760,000 Ibs)
• Arbeitsbereich der Auslegerlänge: 113.1 m (371 ft)
• Auslegerwinkel (deg): 35.8
• Betriebsradius: 105.9 m (347.5 ft)
• Aushubtiefe (praktisch): 64.8 m (212.5 ft)
• Ausschüttungshöhe: 48.1 m (161 ft)
