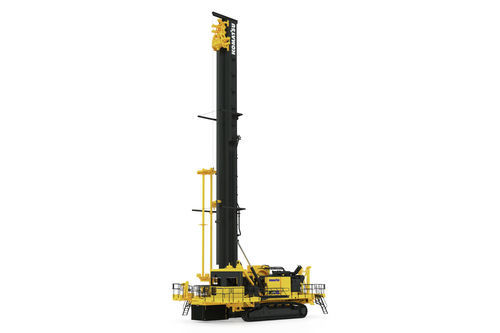

Sprenglochbohrgerät ZR122

auf Raupendrehbarferngesteuert

Übersicht
Für anspruchsvolle Blasthole-Bohrarbeiten entwickelt, bietet der Komatsu ZR122 Rotary-Bohrer hohe Bit-Belastung, starke Rotationsleistung und strukturelle Robustheit für produktives Bohren bei niedrigem Meterpreis. Die Maschine kombiniert einen geschlossenen Boxer-Mast, eine kraftvolle Zahnstangen- und Ritzel-Absenkung sowie automatisierte Systeme zur Optimierung der Lochqualität, Positioniergenauigkeit und Betriebsverfügbarkeit.

Hauptvorteile

• Robuster Boxer-Mast: geschlossene Bauweise erhöht die strukturelle Zuverlässigkeit und vereinfacht Inspektion und Wartung.
• Zahnstangen- und Ritzel-Absenkung mit hoher Kraft: liefert 122.000 lb Bit-Belastung und signifikante Rotationskraft zum Durchdringen harter Gesteinsarten.
• Automatischer Bit-Karussell: fortschrittlicher Wechsel reduziert Standzeiten und die Gefährdung des Bedieners bei gleichbleibender Lochintegrität.
• High-Precision GPS (HPGPS): präzise Lochausrichtung für verbesserte Spreng- und Folgeprozesseffizienz.
• Konfigurierbares, anwendungsbereites Design: flexible Setup-Optionen zur Anpassung an standortspezifische Bohrmuster und zur Senkung der Gesamtkosten pro Meter.

Ausgewählte Merkmale und Vorteile

• Solide Boxer-Mast-Konstruktion: reduziert Spannungskonzentrationen und Rissausgangspunkte, erleichtert Inspektion und Reparatur.
• Innovative Zahnstangen- und Ritzel-Absenkung: erhöht die Bohrkräfte und fördert Systemzuverlässigkeit bei reduzierten Wartungsintervallen.
• Automatische Handhabung von Bit und Rohr: Karussell-basiertes Handling beschleunigt Bit-Wechsel und ermöglicht schnelle Durchmesserwechsel zur Optimierung der Fragmentierung.
• Verbesserte strukturelle Auslegung: Mast, Haupt- und Vorderrahmen für Zuverlässigkeit ausgelegt; Vorderrahmen konfigurierbar für Zusatzausrüstung oder Stromversorgungsänderungen.
• Auto-Navigation mit HPGPS: unterstützt präzise Bohrbewegungen zwischen Löchern und ermöglicht bei Bedarf fahrerlose Bewegungen.
• Ein- und Mehrpass-Winkelbohrung: vielseitige Mast-Konfigurationen für unterschiedliche Anwendungen auf derselben Maschine.

Bohrgestänge und Komponenten
Komatsu Blasthole-Bohrgestänge (gefertigt und Integral) sind auf Bohrer mit Außendurchmessern von 7" bis 13 3/4" abgestimmt. Gefertigte Gestänge verwenden legierten Stahl für Tool-Joints und werden ultraschallgeprüft. Schraubenschlüssel-Nuten oder -Flächen werden passend gefräst. Rotary-shouldered-Verbindungen sind kemplated, um Galling beim Einlauf zu verhindern. Dickwandige Ausführung und optionales Wolfram-Auftragen verbessern die Lebensdauer und senken die Betriebskosten.

• Integralgestänge aus hochwertigem Legierungsstahl gefertigt.
• Bohrungen trepaniert auf Maß für das korrekte Gleichgewicht bei ausgewählten Rotary-shouldered-Verbindungen.
• Exzentrizität und axiale Ausrichtung der Verbindungen werden in engen Toleranzen gehalten.
• Wolfram-Auftrag verfügbar für Abrasions- und Erosionsschutz.
• Komatsu fertigt passende Bit-Subs und Saver/Top-Subs zur Verbindung des Bohrstrangs mit Shock-Subs.

Ressourcen (verfügbare Dokumente)

• ZR122 Spec Sheet (English)
• ZR122 Sell Sheet (English)
• One-Pager: Boxer-Mast und Zahnstangen-/Ritzel-Absenkung
• Pressemitteilung: neue Blasthole-Bohrmaschine liefert hohe Produktivität

Technische Daten

• Modell / SKU: ZR122
• Kategorie: Blasthole drills — Rotary drill
• Lochdurchmesser (in): 13 3/4
• Lochdurchmesser (mm): 349
• Bit-Belastung (kg): 55.338
• Bit-Belastung (lbs): 122.000
• Einzelpass-Tieft (ft): 65
• Einzelpass-Tieft (m): 20
