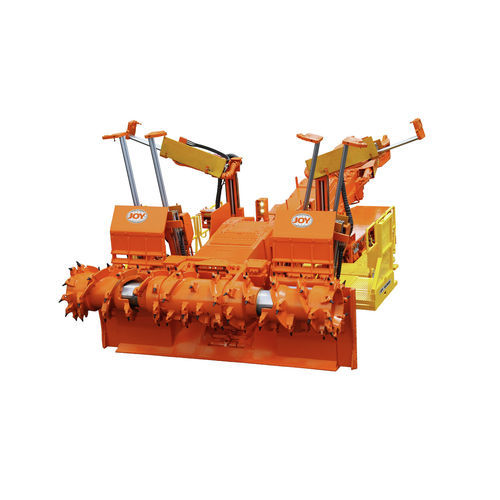

Ferngesteuerter Ankerbohrgerät 14CM09

Übersicht
Erzeugen Sie effizient Zufahrtsstrecken in mittleren Flözen durch Zuschneiden von Zufahrtswegen und Verankern des Dachs. Besonders geeignet für das Pittsburgh-Flöz, wenn die zentrale Verankerung nach dem Verschnallen und Verschrauben der Zufahrtsstraße erfolgen kann.

• Einpassiges Arbeitsverfahren
• Mehrere Schnittbreiten verfügbar

Funktionen und Vorteile

• Dach- und Seitenverankerungen: Zur Verankerung der Zufahrt nach dem Zuschneiden ist auf jeder Seite des Miners eine Schraubenverankerung im Bohrschnecken-Stil montiert. Bohrrollen sind verfügbar, ebenso wie Nass- und Trockenbohroptionen, abhängig von Betrieb und Bedingungen.
• Sammelkopf: Zentrifugaler Ladearm (CLA)-Konstruktion für effektives Beladen. Ausfahrbare Flügel und mehrere Breiten zur Anpassung an betriebliche Anforderungen. Sammelkopf-Deck mit Chromcarbid-Overlay (CCO) beschichtet; verschiedene Materialien für Verschleißschuhe erhältlich.
• Erprobtes Förderbandsystem: Universal Joy Förderbandglieder verlängern die Lebensdauer der Kette; ein Nockenverstellmechanismus kompensiert Kettenschlag, wenn das Förderband schwenkt. Förderplatten mit CCO-Beschichtung für Langlebigkeit. Förderkette mit doppeltem Ritzel für Stärke und reduzierte Geräuschentwicklung.
• Schildkopfverlängerungen: Hydraulische Verlängerungen des Schneidkopfs auf jeder Seite, die eingezogen werden können, um beim Schneiden von Ecken mehr Flexibilität und bei Rückzügen effizientes Verhalten zu ermöglichen.
• Faceboss Control System: Bedienerhilfen, automatisierte Abläufe, erweiterte Diagnostik und Maschinenleistungsüberwachung zur Optimierung des Betriebs und Bereitstellung verwertbarer Erkenntnisse.
• Joy OptiDrive AC: Das patentierte Joy OptiDrive AC System integriert Software mit elektronischen und mechanischen Systemen, um eine langlebige, manövrierfähige Maschine bereitzustellen.

Technische Daten / Spezifikationen

• Modell: 14CM09-16BDX
• Anwendung / Kategorie: Miner bolter (Eingangsentwicklung)
• Spannung: 950 V, 60 Hz
• Maschinenlänge: 35 ft. 3 in
• Maschinengewicht: 140,000 lbs
• Bodenfreiheit: 12 in
• Bodendruck: 32 psi
• Zuggeschwindigkeit (max): 65 fpm
• Scheibendrehzahl Sammelkopf: 54 rpm
• Fördererbreite: 30 in
• Fördererlänge: 10 ft. nominal
• Förderketten-Geschwindigkeit: 475 fpm
• Kettenlaufbreite: 20 in
• Bedienungsart: Fernsteuerung
• Minimale Schnitt-Höhe: 4 ft. 10 in (1,473 mm)
• Maximale Schnitt-Höhe: 10 ft. 11 in (3,327 mm)
• Bohrmittelpunkt-Abstand: 8 ft. 10 in (2,692 mm)
• Schneidkopfdurchmesser: 43.5 in
• Schnittbreite: 16 ft
• Spitzengeschwindigkeit des Bohrers: 683 fpm
• Dachverankerungen: 2 standard HGX - MK2
• Abstand Bohrung-to-Pick-Spitze Dach: 12 ft. 2 in
• Bohrmerkmale: Bohrschutz für Bediener an der Rippe; oberer Felsabweiser für den Bohrbediener; Trockenbohrung mit Staubabscheidungssystem
• TRS-Höhe: Bis zu 11 ft. 1 in
• Bohrhöhe: Bis zu 7 ft. 10 in
• Holzstützenhöhe: 10 ft. 10 in
• Schneidmotoren (HP): 235
• Sammelkopf-Motoren (HP): 67
• Zugmotoren (HP): 80
• Pumpenmotoren (HP): 54
• Gesamtleistung (HP): 827
