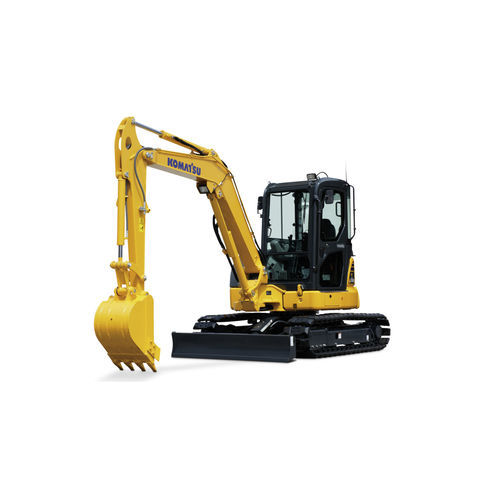

Minibagger PC55MR-5

auf RaupenDiesel

Übersicht Die Kompaktbagger von Komatsu zeichnen sich durch fortschrittliche Technologie für maximale Effizienz, verbesserte Produktivität und geringeren Kraftstoffverbrauch aus. Sie bieten zuverlässige Leistung, hervorragende Sicht nach vorne und einen komfortablen Fahrerarbeitsplatz. Erleben Sie Leistung, Präzision und Komfort mit diesem Modell. Wichtige Daten im Überblick

• Leistung (PS): 38 PS bei 2.400 U/min
• Leistung (kW): 28,3 kW bei 2.400 U/min
• Betriebsgewicht (kg): 5.150 – 5.270
• Betriebsgewicht (lbs): 11.354 – 11.618
• Schaufelvolumen (m³): 0,055 – 0,18
• Schaufelvolumen (yd³): 0,07 – 0,24

Hydraulik

• HydrauMind-Typ: HydrauMind-System (Hydraulic Mechanical Intelligence New Design)
• Anzahl der wählbaren Arbeitsmodi: 2
• Hauptpumpe: Pumpen für Schwenk- und Planierschild
• Typ der Verstellpumpe: Verstellpumpe, Axialkolben
• Maximaler Durchfluss: 153,3 l/min (40,1 US-gpm)
• Maximaler Durchfluss der Schwenkpumpe: 63 l/min (16,6 US-gpm)
• Zahnradtyp: Zahnradpumpe mit festem Hubraum (Hilfspumpe)
• Hauptpumpen für: Ausleger-, Löffelstiel-, Schaufel- und Fahrkreise
• Einstellungen der Überdruckventile: Anbaugeräte-Kreise 26,5 MPa (3.844 psi), Fahrkreis 26,5 MPa (3.844 psi), Schwenkkreis 21,6 MPa (3.133 psi), Steuerkreis 3,14 MPa (455 psi)

Hydraulikzylinder

• Ausleger (mm): 90 x 691 x 50
• Löffelstiel (mm): 85 x 733 x 55
• Schaufel (mm): 75 x 580 x 50
• Ausleger (Zoll): 3,54 x 27,2 x 1,97
• Ausleger (Zoll): 3,35 x 28,9 x 2,17
• Schaufel (Zoll): 2,95 x 22,8 x 1,97
• Schild (mm): 110 x 140 x 50
• Ausleger-Schwenkbereich (mm): 95 x 630 x 50

Hydraulikmotoren

• Fahrantrieb: 2 x Axialkolbenmotor mit Feststellbremse
• Schwenkantrieb: 1 x Axialkolbenmotor mit Schwenkhaltebremse

Antriebe und Bremsen

• Antriebsart: hydrostatisch
• Maximale Zugkraft: 4 280 kgf (9 436 lbs)
• Betriebsbremse: hydraulische Sperre
• Feststellbremse: Mechanische Bremse
• Steigfähigkeit: 30°
• Maximale Grabkraft: 3 980 kgf (8 768 lbf)
• Maximale Fahrgeschwindigkeit: Hoch 4,6 km/h (2,9 mph), Niedrig 2,6 km/h (1,6 mph)

Schwenksystem

• Schwenkuntersetzung: Planetengetriebe
• Haltebremse / Schwenkverriegelung: Mechanische Scheibenbremse
• Schwenkgeschwindigkeit: 9 U/min

Betriebsgewicht (ungefähr)

• Betriebsgewicht einschließlich einteiligem 2.900 mm (9 ft 6 in) Ausleger, 1.640 mm (5 ft 5 in) Löffelstiel, SAE-Schaufel (gehäuft), Planierschild, Nennfüllmenge an Schmiermitteln und Kühlmittel, vollem Kraftstofftank, Bediener und Serienausstattung.
• Größe der Raupenplatten: 400 mm (16 in)
• Bodendruck (ROPS-Kabine, Gummiraupenplatten): 0,3 kg/cm² (29,6 kPa / 4,27 psi)
• Betriebsgewicht mit ROPS-Kabine, Gummikettenplatten: 5 270 kg (11 618 lbs)
• Betriebsgewicht mit ROPS-Überdachung, Gummikettenplatten: 5 150 kg (11 354 lbs)

Motor

• Motortyp: Komatsu 4D88E-7*
• Kühlart: Wassergekühlt, 4-Takt, Direkteinspritzung, gekühlte Abgasrückführung
• Ansaugart: Saugmotor
• Anzahl der Zylinder: 4
• Bohrung x Hub: 88 mm x 90 mm (3,46 in x 3,54 in)
• Hubraum: 2,19 L (134 in³)
• Nenndrehzahl des Motors: 2.400 U/min
• Drehzahlregler: Drehzahlregelung über den gesamten Drehzahlbereich, elektronisch
• Antriebsart des Lüfters für die Kühlerkühlung: mechanisch
• Leistung (SAE J1995 brutto): 39 HP (29,1 kW)
• Leistung (ISO 9249 / SAE J1349 netto): 38 HP (28,3 kW)

Kühlmittel- und Schmiermittelkapazität (Nachfüllmenge)

• Kraftstofftank: 65 l (17,2 US-Gallonen)
• Motoröl: 8,1 l (7,5 l in Klammern als alternative Angabe) (2,2 US-Gallonen / 2,0 US-Gallonen als alternative Angabe)
• Kühlmittel: 8,9 L (2,4 US-Gallonen)
• Achsantrieb: 0,7 L (0,2 US-Gallonen)
• Hydraulikbehälter: 55 l (20 l) (14,5 US-Gallonen, alternativ 5,3 US-Gallonen angegeben)

Fahrwerk

• Mittelrahmen: X-Rahmen
• Kettenrahmen: Kastenprofil
• Kettenversteller: hydraulisch
• Anzahl der Kettenplatten (pro Seite): 39
• Anzahl der Tragrollen (pro Seite): 1
• Anzahl der Laufrollen (pro Seite): 4
• Kettenabdichtung: Abgedichtet

Serienausstattung (Auswahl)

• Luftfilter, Doppelelement mit automatischem Staubausbläser
• Kühlgebläse, Saugtyp
• Parallel-Kühlpaket
• Lichtmaschine 12 V / 55 A
• Automatische Verzögerung
• Batterie 1 x 12 V / 72 Ah
• Anlasser 12 V / 2,3 kW
• Arbeitsscheinwerfer am Ausleger und an der Kabine/dem Schutzdach
• Zusatzhydraulik mit Wahlventil
• Lüftergitter und Hitzeschutz
• 16" (400 mm) Gummiketten
• 12-V-Stromversorgung
• Automatische Fahrgeschwindigkeitsregelung mit zwei Gängen
• Fußbetätigte Zusatz- und Schwenkauslegersteuerung
• Automatische Verriegelungsfunktion des Verriegelungshebels
• Bedienfeld, 3,5"-Farbdisplay
• Bedieneridentifikationsfunktion
• Rückspiegel (rechts, links, hinten)
• Sicherheitsgurt, 76 mm einziehbar; gefederter Sitz (mittlere Höhe)
• Fahrwarnsignal und Fahrleuchte
• Zweisäulen-ROPS-Überrollschutz
• Ausleger 2.640 mm (5'5") komplett mit Verrohrung; Ausleger 2.900 mm (9'6") komplett mit Verrohrung; Aufschüttschild
• Automatische Leerlaufabschaltung; KOMTRAX® Level 5 – mobilfunkbasiert; Schwenkhaltebremse

Sonderausstattung (Auswahl)

• Road Liner-Ketten (400 mm / 16")
• Stahlketten (400 mm / 16")
• Kabine mit Flügeltür, Klimaanlage, Radiovorbereitung, AUX-Eingang (3,5-mm-Klinkenstecker)
• Proportional-Joysticks
• Winkel-Planierschild
• Große Auswahl an Anbaugeräten

Ressourcen und Hinweise

• Broschüre für verwandte Modelle verfügbar (Verweis auf Herstellerunterlagen).
• Die angegebenen Spezifikationswerte stammen vom Hersteller; sofern verfügbar, sind mehrere Maßeinheiten (metrisch und imperial) aufgeführt.

Technische Daten / Spezifikationen

• Modell: PC55MR-5
• Marke: Komatsu
• Motor: Komatsu 4D88E-7, 4-Zylinder, 2,19 l, 2.400 U/min
• Leistung: 38 HP (28,3 kW) bei 2.400 U/min
• Betriebsgewicht: 5.150 – 5.270 kg (11.354 – 11.618 lbs)
• Schaufelvolumen: 0,055 – 0,18 m³ (0,07 – 0,24 yd³)
• Kraftstofftank: 65 L (17,2 US-Gallonen)
• Hydrauliksystem: HydrauMind, Axialkolbenpumpen mit variablem Fördervolumen, max. Durchfluss 153,3 L/min
• Fahrantrieb: hydrostatisch; max. Zugkraft 4 280 kgf (9 436 lbs); max. Fahrgeschwindigkeit 4,6 km/h (2,9 mph)
• Fahrwerk: X-Rahmen, Kastenprofil-Kettenrahmen, hydraulische Kettenverstellung, 39 Kettenplatten pro Seite
• Serienausstattung: KOMTRAX® Level 5, Bedienfeld mit 3,5-Zoll-Farbdisplay, ROPS-Überkopfschutz (oder optional ROPS-Kabine), Zusatzhydraulik
