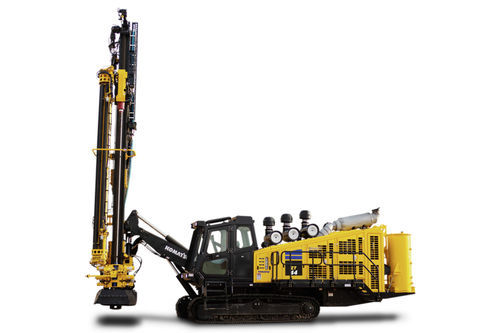

Sprenglochbohrgerät ZT44

auf RaupenImlochCummins

Übersicht
Die ZT44 ist eine Down-the-Hole-Bohranlage auf Raupenfahrwerk, ausgelegt für bergbaufähige Sprengloch-Bohranwendungen. Sie kombiniert einen leistungsstarken Antrieb mit einem großvolumigen Zweistufen-Kompressor und speziell ausgelegten Strukturen für kontinuierliche Produktion bei wechselnden Gesteinsbedingungen.

Hauptproduktbeschreibung
Die ZT44 liefert anpassungsfähige Bohrleistung für Pre-Split-, Produktions- und Zusatzaufgaben. Für den Dauereinsatz 24/7 konzipiert, unterstützt sie große Hammergrößen und fortlaufende Betriebszyklen bei gleichzeitig guter Servicezugänglichkeit und Betreiberübersicht.

Hauptanwendungen und Vorteile

• Vielseitig einsetzbar für Pre-Split, Produktion und Hilfsanwendungen vor Ort
• Robuste Grundstrukturen und Antrieb passend zu Anforderungen im Bergbau
• Für kontinuierlichen 24/7-Betrieb entwickelt, um Verfügbarkeit und Leistung zu maximieren

Merkmale und Vorteile

• Zweistufen-Luftkompressor: Hoch- und Niederdruckeinstellungen zur Anpassung an wechselnde Bohrbedingungen; unterstützt bis zu 8,5‑inch-Hämmer und anspruchsvolle Höhenlagen.
• Hohe Zugkraft & unabhängiges oszillierendes Untergestell: Verbesserte Manövrierfähigkeit an unebenem Gelände und Stabilität auf geneigten Flächen.
• Vier Infrarot-Nachtsichtkameras: Integriertes Videosystem mit LED-Beleuchtung für sichere Nachtbetrieb.
• Kompaktes Design: Geringe Stellfläche für effizientes Bohren in beengten Bereichen bei produktiver Leistung vergleichbar mit größeren Maschinen.
• Servicezugänglichkeit: Drahtloses Fernbedien-Pendant, leicht zugängliche Servicegänge und ungehinderter Zugang zur Fahrerkabine zur Reduzierung der MTTR.
• Optimale Wärmeableitung: Spezielle Wärmeaustauscheinheit ermöglicht Betrieb bis 131°F (50°C) bei Erhalt der Servicefähigkeit.

Ressourcen / Dokumente auf der Produktseite

• Prospekt (PDF)
• Technisches Datenblatt (PDF)
• Pressemitteilung
• Finanzierungsinformationen

Technische Tabellen / Zusammengefasste Spezifikationen
Basisproduktkennzeichnungen
Modell: ZT44
Kategorie: Blasthole drills — Track drill

Leistungsübersicht (angezeigte Werte)
Leistung (HP): 800 HP @ 2,100 rpm
Leistung (kW): 597 kW @ 2,100 rpm
Bohrlochbereich (in): 5.5 - 8.5
Bohrlochbereich (mm): 140 - 220
Kompressor (CFM @ 350 psi): 1,360 (als Leistungswert angegeben)

Arbeitsbereiche (Tabelle)
Bohrlochdurchmesser (mm): 114 - 216
Bohrlochdurchmesser (in): 4.5 - 8.5
Einzeldurchgang Tiefe (ft): 22
Einzeldurchgang Tiefe (m): 6.7
Max. Tiefe - 6 + 1 Konfiguration (m): 42.7
Max. Tiefe - 6 + 1 Konfiguration (ft): 140
Max. Tiefe - 4 + 1 Konfiguration (ft): 100
Max. Tiefe - 4 + 1 Konfiguration (m): 30.5
Hämmer (in): 4 - 8
Hämmer (mm): 102 - 203
Bohrgestänge (in): 4 - 5.5
Bohrgestänge (mm): 102 - 127

Rohrhandhabung
Karussellkapazität - 4 + 1 Konfiguration (mm): Rohrdurchmesser > 114 mm
Karussellkapazität - 4 + 1 Konfiguration (in): Rohrdurchmesser > 4.5 in
Karussellkapazität - 6 + 1 Konfiguration (mm): Rohrdurchmesser ≤ 114 mm
Karussellkapazität - 6 + 1 Konfiguration (in): Rohrdurchmesser ≤ 4.5 in

Gesamtabmessungen (Tabelle)
Versandmaße (H x B x L) (m): 3.51 x 2.89 x 1.05
Betriebs-Höhe, Mast vertikal (m): 11.6
Betriebs-Höhe, Mast vertikal (ft): 37 ft. 11 in
Betriebsgewicht (max) (lbs): 85,000
Betriebsgewicht (max) (kg): 38 555

Antriebseinheit
Dieselmotor/modell (metrisch): Non-reg. T2 and T4
Dieselmotor/modell (imperial): Non-reg. T2 and T4

Elektrik und elektro-hydraulisches System
Elektrisch (V): 24 V
Elektro-hydraulisches Steuerungssystem: Verstellbare Verdrängerpumpen, Drucksignalsteuerung

Feed / Mast / Boom
Absenkkraft (lbs): 12,000
Absenkkraft (kN): 53.4
Rückziehkraft (lbs): 12,000
Rückziehkraft (kg): 53.4
Auslegerpositionierung - Schwenk (deg): Links 10° / Rechts 18°
Auslegerpositionierung - Neigung (deg): 10° unter bis 35° über Horizontal
Mastpositionierung (deg): +16 bis -45 von der Vertikalen
Drehbolzen #1: Links/rechts -20° bis +45° von der Vertikalen
Drehbolzen #2: Links/rechts +45° bis -5° von der Horizontalen

Motordetails
Cummins QSK19, Tier 2: HP mode Tier 2 (HP) 764; HP mode Tier 2 (kW) 570; LP mode Tier 2 (kW) 597; LP mode Tier 2 (HP) 800
Cummins QSK19, Tier 4 final: HP mode Tier 4 (kW) 563; HP mode Tier 4 (HP) 755; LP mode Tier 4 (kW) 516; LP mode Tier 4 (HP) 692

Unterwagen und Vortrieb
Bodenfreiheit (in): 15
Bodenfreiheit (mm): 381
Zugkraft (lbs): 50,000
Zugkraft (kN): 222.4
Fahrgeschwindigkeit Auto zwei Gängen (mph): 1.86
Fahrgeschwindigkeit Auto zwei Gängen (km/h): 3
Befahrbarkeit: 30% (17 Grad)
Oszillation (Grad): ±8

Rotationskopf
Drehzahl Rotationskopf (rpm): 116
Drehmoment Rotationskopf (lbf-ft): 3,983
Drehmoment Rotationskopf (kN-m): 5.4

Flüssigkeiten / Wartung
Kühlsystem: Kühler, Kompressor, ATAAC (air-to-air aftercooler)
Kraftstofftank Kapazität (std) (gal): 234
Kraftstofftank Kapazität (std) (L): 886
Hydrauliktank Kapazität (L): 507
Hydrauliktank Kapazität (US gal): 134
Wassertank Kapazität (std) (gal): 1,060
Wassertank Kapazität (std) (L): 280
Fußnote: Erweiterte 1.287 L (340 gal) Kraftstofftank- und 568 L Wassertank-Optionen in 2024/25 für einige Konfigurationen verfügbar.

Luftkompressor (Modi)
HP-Modus: 33.5 CMM @ 34.5 bar (1,182 CFM / 500 psi) @ 1,800 rpm
LP-Modus: 39.1 CMM @ 24.2 bar (1,382 CFM / 350 psi) @ 2,100 rpm

Zusätzliche Merkmale (Auswahl)

• ROPS/FOPS-zertifizierte Kabine
• <80 dBA Kabinen-Schallpegel
• CANbus Joystick-Steuerung
• Automatische Leistungsregelung für konstante Rotation
• Zentralisierte hydraulische Prüfstation
• Bohrloch-Ausrichtungs- und Tiefensystem
• Doppelte Motor- und Kompressorsteuerung
• Drahtlose Fernsteuerung für Verbrauchswechsel
• Druckloses Schnellbetankungssystem
• Fester Steinschutz für Kabine und Dachfenster
