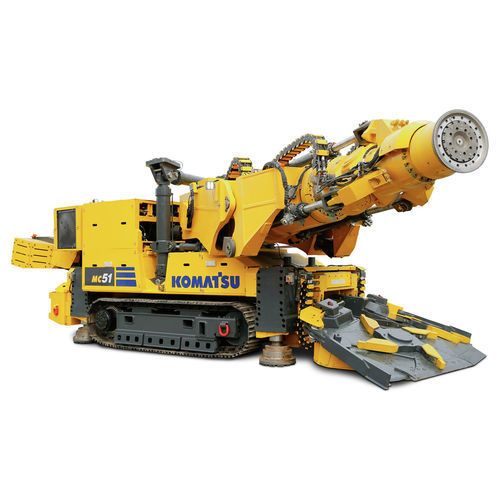

Continuous Miner MC51

Übersicht
Der MC51 ist ein wendiger, kompakter kontinuierlicher Abbau-Roboter für Hartgesteinstunnel und -aushub. Mit einer Länge von 13,2 m (43 ft.) kann die Maschine innerhalb von etwa 6 m um die eigene Achse drehen, was ein schnelles Einbringen in beengte Arbeitsbereiche ermöglicht. Eingesetzt wird die Komatsu DynaCut-Technologie, ein dynamisches Unterschnittverfahren, das gleichmäßige Gesteinsfragmente für effiziente Förderung und kontinuierlichen Betrieb erzeugt.

Highlights

• 100 % Bereinigung — keine nachträgliche Materialentfernung erforderlich
• Bis zu 50 % weniger Ausrüstung verglichen mit konventionellen Chargenprozessen
• Voll elektrisch, ferngesteuert für sicherere Einsätze

Funktionen und Vorteile

• Vollständige Fernsteuerung — Positionssensoren, Kameras an Bord und ein Touchscreen-Tablet ermöglichen präzise Navigation und halten Bedienpersonal vom Abbauort fern.
• Voll elektrisch — Kein Diesel vor Ort, reduziert die Anforderungen an die Untertagebelüftung. Leistungsbedarf: 320 kW (≈430 HP) (1000 V, 50 & 60 Hz), Integration in die meisten Fördernetzsysteme möglich.
• Flexibles Schneidprofil — Konzipiert zum Schneiden eines Tunnelprofils von 5 m x 5 m mit ±50 mm Genauigkeit über die gesamte Aushublänge. Geeignet für unterschiedliche Gesteinsarten und enge Kurven bis zu 250 MPa Härte.
• Hervorragende Tunnelqualität — DynaCut liefert saubere, genaue Profile, die den Bedarf an Dach- und Bodensicherung reduzieren können. Das integrierte Förderbandsystem fängt das abgetragene Material auf und sorgt für ordnungsgemäße Entwässerung ohne Beton oder Straßenauffüllung.
• DynaCut-Technologie — Das dynamische Unterschnittverfahren nutzt Zugschwächen im Gestein, um kleinere, einheitliche Fragmente zu erzeugen und so die Materialhandhabung zu optimieren.
• Kontinuierlich vs. Chargen — Der kontinuierliche Abbau mit Automatisierung erhöht die Prozesskontrolle und kann im Vergleich zu traditionellen Chargenzyklen bis zu 50 % weniger Zusatzgeräte erfordern.

Technische Daten

• L x B x H (m): 13.2 x 4.2 x 3.8
• L x B x H (ft): 41' x 13'7" x 11'8"
• Maximale Tunnelgröße (m): 5.2 x 5.2
• Maximale Tunnelgröße (ft): 17'1" x 17'1"
• Abtransportiertes Material bis (m3/h): 60
• Abtransportiertes Material bis (yd3/h): 78
• Leistungsbedarf: 320 kW (≈430 HP) — 1000 V, 50 & 60 Hz
• Maschinenlänge (wie angegeben): 13.2 m (43 ft.)
• Dreh-/Wendekreis: kann sich zum Einsatz innerhalb von ~6 m um die eigene Achse drehen
• Gesteinshärtefähigkeit: bis zu 250 MPa
