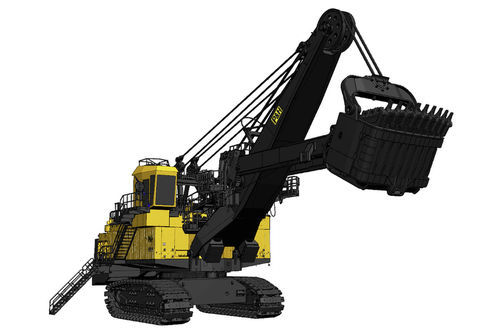

Hochlöffelbagger auf Raupen 4100C AC

für Steinbrüche

Überblick
Die elektrische Seilschaufel 4100C bietet leistungsfähiges, hochvolumiges Beladen für großflächige Bergbaueinsätze. Mit einem beispielhaften Nennnutzlastwert von 81,6 t (90 st) und einer typischen Schaufelkapazität von 45,9 m³ ist die 4100C eine Weiterentwicklung der bewährten 4100A-Plattform.

Highlights

• Kategorie: Elektrische Seilschaufeln
• Nennnutzlast (metrische Tonnen): 72,5 - 82
• Nennnutzlast (short tons): 80 - 90
• Schaufelkapazität (m³): 41 - 49
• Schaufelkapazität (yd³): 54 - 64
• Produktion (MTPH): 7.184 - 9.579
• Produktion (TPH): 7.919 - 10.559

Kapazität

• Nominelle Schaufelkapazität* (yd³): 60
• Nominelle Schaufelkapazität* (m³): 45,9
• Nominelle Schaufelkapazität SAE 2:1 (m³): 50,8
• Nominelle Schaufelkapazität SAE 2:1 (yd³): 66,4
• Optimale Muldenkipper-Größe (mt): 172 - 363
• Optimale Muldenkipper-Größe (st): 190 - 400
• Bemessene Schwebelast (mt): 154,2
• Bemessene Schwebelast (st): 170

Arbeitsbereiche / Abmessungen
Schneidradius (m): 24,7
Schneidradius (ft): 78 ft. 8 in
Ausschütthöhe (Tür offen) (m): 9,1
Ausschütthöhe (Tür offen) (ft): 31 ft. 0 in
Bodenreichweite (m): 16,4
Bodenreichweite (ft): 52 ft. 6 in
Heckschwenkradius (m): 10,2
Heckschwenkradius (ft): 32 ft. 3 in
Augenhöhe Bediener (m): 9,5
Augenhöhe Bediener (ft): 31 ft. 3 in
Schnitthöhe (m): 15,8
Schnitthöhe (ft): 51 ft. 10 in

Crowd

• Powerband V-Riemenantrieb zwischen Motor und Getriebegehäuse zur Dämpfung von Stoßbelastungen.
• Erste und zweite Untersetzungen in geschlossenem Getriebegehäuse für zuverlässige Badschmierung und vereinfachte Wartung.
• Zweibeiniger Schaufelgriff mit Torsionsbox und Ritzel-Stange-Antrieb für Stabilität in der Wand und gleichmäßige Grableistung.
• Federbetätigte Luftlösescheibenbremse.
• Optionales Crowd-Filtersystem verfügbar.

Schwenken

• Zwei modulare P&H Planetengetriebe und ein einteilig geschmiedetes Schwenkrad übertragen das Drehmoment für schnelle Zykluszeiten.
• Federbetätigte Luftlösescheibenbremsen – eine pro Motor.
• Optionales Schwenk-Filtersystem verfügbar.

Strombedarf

• Versorgungsspannung: 7.200 V 3-Phasen, 60 Hz oder 5.000 / 6.000 / 6.600 V 3-Phasen, 50 Hz
• Versorgungstransformator: mindestens 3.000 kVA
• Minimale Kurzschluss-VA an der Schaufel verfügbar: 25 MVA
• Hinweis zur Versorgungsspannung: Spannung nach Kundenanforderung

Fahrantrieb

• Zwei robuste P&H Planetengetriebe übertragen unabhängig das Drehmoment auf die Antriebskettenräder für die erforderliche Zugkraft.
• P&H Delta-Antrieb mit Niederspannungs-Kettenradantrieb und verschleißfesten Gusskettenplatten.
• Federbetätigte Luftlösescheibenbremsen – eine pro Motor.

Hebe

• Alle Getriebe in einem einzelnen geschlossenen Getriebegehäuse mit gefilterter Ölzirkulation für zuverlässige Badschmierung untergebracht.
• Große 65"-Durchmesser-Hebetrommel zur Verlängerung der Seilbiegungslaufzeit.
• Ferrule-Becket-System und doppelte elektrische Seilwinden standardmäßig für effizienten Seilwechsel.
• Federbetätigte Luftlösescheibenbremsen – eine pro Motor.

Technologie

• Argus – Argus Payload Monitoring System wiegt jede Schaufel in Echtzeit zur Verbesserung der Ladegenauigkeit und zur Leistungsbewertung der Bediener.
• ProVision – Hochpräzise GNSS-Maschinenführung (bis zu 1 cm Genauigkeit) zur Unterstützung beim präzisen Graben und Truck-Spotting.
• MineCare – Wartungsmanagementsystem, das Echtzeit-Zustandsüberwachung mit Cloud-Analytics kombiniert zur Früherkennung von Störungen.
• DISPATCH – Flottenmanagementsystem, das Lade-/Transportzyklen optimiert, um Wartezeiten zu reduzieren und die Produktionsüberwachung zu verbessern.
• Payload 2 – Werkzeug zur Unterstützung der Bediener beim konstanten Treffen von Ziel-Ladegewichten.

Technische Daten

• Model / SKU: 4100C AC
• Brand: Komatsu
• Kategorie: Elektrische Seilschaufeln
• Nennnutzlast (metrische Tonnen): 72,5 - 82
• Beispiel Nennnutzlast (angegeben): 81,6 mt (90 st)
• Schaufelkapazität (m³): 41 - 49
• Typische Schaufelkapazität (m³): 45,9
• Schaufelkapazität SAE 2:1 (m³): 50,8
• Schaufelkapazität (yd³): 54 - 64
• Nominelle Schaufelkapazität (yd³): 60
• Produktion (MTPH): 7.184 - 9.579
• Produktion (TPH): 7.919 - 10.559
• Optimale Muldenkipper-Größe (mt): 172 - 363
• Optimale Muldenkipper-Größe (st): 190 - 400
• Bemessene Schwebelast (mt): 154,2
• Bemessene Schwebelast (st): 170
• Schneidradius: 24,7 m / 78 ft. 8 in
• Ausschütthöhe (Tür offen): 9,1 m / 31 ft. 0 in
• Bodenreichweite: 16,4 m / 52 ft. 6 in
• Heckschwenkradius: 10,2 m / 32 ft. 3 in
• Augenhöhe Bediener: 9,5 m / 31 ft. 3 in
• Schnitthöhe: 15,8 m / 51 ft. 10 in
• Versorgungs-Spannungsoptionen: 7.200 V 3-Phasen (60 Hz) oder 5.000 / 6.000 / 6.600 V 3-Phasen (50 Hz)
• Minimales Versorgungstransformator: 3.000 kVA
• Minimale Kurzschluss-VA an der Schaufel: 25 MVA
• Bemerkenswerte Systeme: Argus, ProVision, MineCare, DISPATCH, Payload 2
