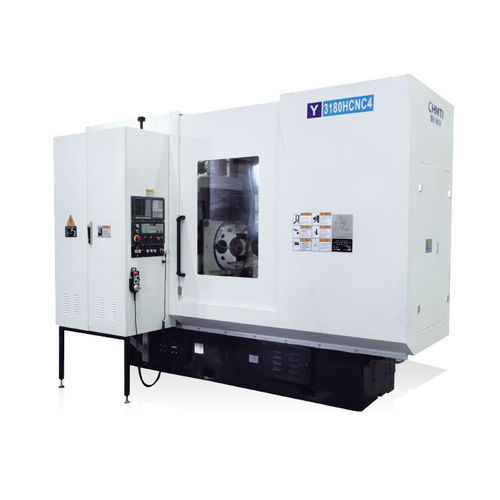

CNC-Verzahnmaschine Y3180H4/5

horizontalfür Kegelradgetriebe

Übersicht
Maschine geeignet für die Zahnradbearbeitung in Pkw, Nutzfahrzeugen, Baumaschinen, Schiffsausrüstung, Landmaschinen und Hebezeugen. Die Bearbeitungsgenauigkeit kann GB/T10095.1-2008 Klasse 7 erreichen. Produktnummer: Y3180HCNC4/5

Hauptleistungsmerkmale:

• Vier-/Fünfachsige, viergekoppelte Nassschnitt CNC-Wälzfräsmaschine.
• Serienmäßig mit einem inländischen CNC-System ausgestattet, mit HMI und parametrischer Programmierung; ermöglicht einmaliges Spannsetzen für verschiedene, wiederholte Kreiszyklen.
• Maschine mit komplett geschlossenem Schutzgehäuse; optional: Ölnebelabsaugung, automatische Späneförderung, automatische Werkstückspannung usw.

Bearbeitbare Werkstücke:

• Bearbeitbar: zylindrische Stirnräder, Schrägzahnräder, kleine Kegelräder, gekrümmte Zahnräder, Kettenräder, Verzahnungen, Schneckenräder usw.

Wesentliche technische Daten:
Nr. | Haupttechnische Spezifikation | Einheit | Y3180HCNC4 | Y3180HCNC5
1 | Max. Werkstückdurchmesser | mm | 800 | 800
2 | Max. Modul | mm | 10 | 10
3 | Hauptspindel max. Drehzahl | r/min | 350 | 450
4 | Tisch max. Drehzahl | r/min | 20 | 20
5 | Max. Werkzeuggröße (Ø×L) | mm | Φ180×180 | Φ180×200
6 | Max. manuelle Schneidverfahrweg | mm | 50 | 200 (automatisch)

Merkmale / technische Spezifikationen

• Maschinentyp: vier-/fünfachsige, viergekoppelte Nassschnitt CNC-Wälzfräsmaschine
• CNC-System: inländisches CNC-System mit HMI und parametrischer Programmierung
• Schutz und Optionen: komplett geschlossenes Haubenwerk; optional Ölnebelabsaugung, automatische Späneförderung, automatische Werkstückspannung
• Bearbeitungsgenauigkeit: bis zu GB/T10095.1-2008 Klasse 7
• Anwendungsbranchen: Pkw, Nutzfahrzeuge, Baumaschinen, Schiffsausrüstung, Landmaschinen, Hebezeuge zur Zahnradbearbeitung
• Beispielmodelle: Y3180HCNC4 / Y3180HCNC5 (siehe obige Tabelle)
