Außenrund-Schleifzentrum HG350C
für GetriebehorizontalCNC

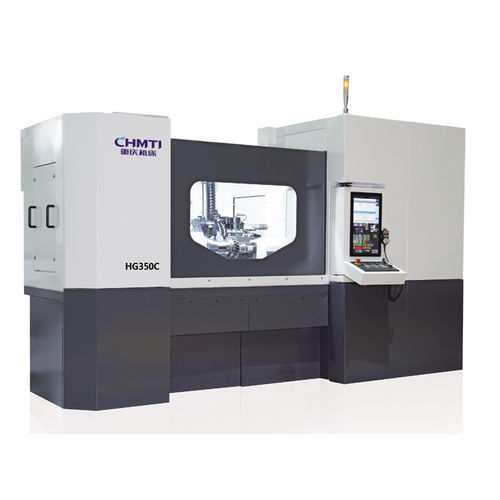

Außenrund-Schleifzentrum - HG350C - Chongqing Machine Tool (GROUP) Co., Ltd. - für Getriebe / horizontal / CNC
Außenrund-Schleifzentrum - HG350C - Chongqing Machine Tool (GROUP) Co., Ltd. - für Getriebe / horizontal / CNC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typen
Außenrund
Anwendung
für Getriebe
Struktur
horizontal
Kontroltyp
CNC
Achszahl
6-Achs
Weitere Eigenschaften
Hochpräzision
Spindelgeschwindigkeit

5.000 rpm
(31.416 rad.min-1)

Leistung

15 kW
(20,39 hp)

Achsabstand

1.000 mm
(39 in)

Schleifscheibendurchmesser

406 mm
(16 in)

Geschwindigkeit

16 mm/min
(0,01 in/s)

Gewicht der Maschine

8.000 kg
(17.636,98 lb)

Beschreibung

Produktübersicht
6-Achsen CNC horizontale Profilschleifmaschine für Zahnräder HG350C, ausgelegt für hochpräzises Zahnradfinish. Die Maschine verwendet eine multikanalige CNC‑Steuerplattform (Siemens One) und eine bedienerfreundliche HMI zur Berechnung der Zahnradparameter, automatischen Erstellung von Schleif‑ und Abrichtprogrammen, Ferndiagnose und Software‑Updates.

Haupttechnische Daten (HG350C)
  • Modell: HG350C
  • Max. Werkstückdurchmesser: 350 mm
  • Max. Modul: 12
  • Max. Werkstücklänge: 1000 mm
  • Max. Werkstückgewicht: 200 kg
  • Max. Tischhub: 1300 mm
  • Max. Vorschubgeschwindigkeit Tisch: 16 m/min
  • Werkstückdrehzahlbereich: 0–100 rpm
  • Schleifkopf‑Winkelbereich: 180° (+55° ~ -125°)
  • Max. Spindeldrehzahl: 5000 rpm
  • Leistung Schleifspindel: 15 kW
  • Max. montierbarer Schleifscheibendurchmesser×Breite: 406 × 30 mm
  • Netto-Gewicht Maschine: 8000 kg


Wesentliche Merkmale
  • 6-Achsen CNC‑Struktur geeignet für hochpräzises Profil‑Schleifen von Zahnrädern
  • Unterstützt einseitiges und zweiseitiges Schleifen, Zahnspurprofilierung und Flankenverdrehungs‑Kompensation
  • Siemens One Steuerung mit flexibler Mehrachsensteuerung und intuitiver HMI (Null‑Programm Oberfläche)
  • Automatische Schleifscheibenwuchtung und fortschrittliches Online‑Abrichtsystem
  • Online‑Vermessung mit Abweichungsrückmeldung für automatische Korrektur und sondengestütztes automatisches Zahnrad‑Alignement
  • Optionale Sondenerkennung und vollständige Kompensation des Abrichtreibverschleißes
