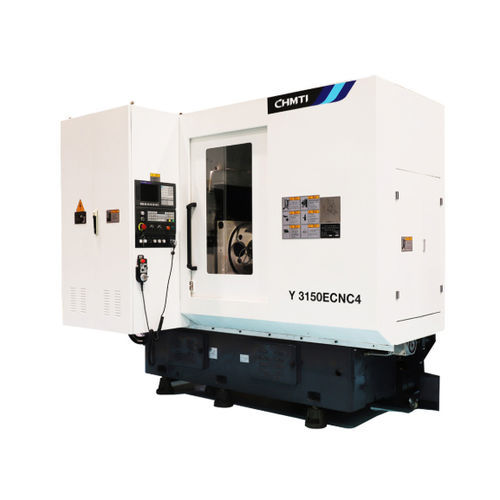

CNC-Wälzfräsmaschine Y3150E4/5

horizontalfür Kegelradgetriebe

Produktübersicht
Die Maschine eignet sich für die Verzahnungsbearbeitung in den Branchen Pkw, Nutzfahrzeuge, Baumaschinen, Schiffstechnik, Landmaschinen und Hebezeug. Die Bearbeitungsgenauigkeit kann bis zur Klasse 6–7 nach GB/T10095.1-2008 erreicht werden (tatsächliche Genauigkeit nach technischer Vereinbarung zwischen Anbieter und Kunde).

Hauptleistung und Merkmale

• Die Maschine ist eine 4-/5-Achsen, vierverkettete Nassschnitt CNC-Wälzfräsmaschine.
• Serienmäßig mit einem inländischen CNC-System ausgestattet; Bedienoberfläche und parametrische Programmierung vorhanden; ermöglicht einmalige Spannvorrichtung für mehrere, wiederholte Zyklusabläufe.
• Voll geschlossene Verkleidung; optional: Ölnebelabsaugung, automatische Späneförderung, automatische Werkstückspannung usw.

Anwendungen und Bearbeitungsfähigkeit

• Bearbeitet zylindrische Stirnräder, Schrägzahnräder, kleine Kegelzahnräder, tongrabene bzw. trommelförmige Zahnräder, Kettenräder, Zahnstangen/Passungen und Schneckenräder.

Haupttechnische Daten (Tabelle)
Nr. | Haupttechnische Spezifikation | Einheit/Anmerkung | Y3150ECNC4 | Y3150ECNC5
1 | Max. Werkstückdurchmesser | mm | 500 | 500
2 | Max. Werkstückmodul | mm | 8 | 8
3 | Max. Spindeldrehzahl | r/min | 350 | 450
4 | Max. Tischdrehzahl | r/min | 25 | 25
5 | Max. Werkzeuggröße (Ø×L) | mm | Φ160×160 | Φ180×200
6 | Max. Fräserhub (manuell/automatisch) | mm | 50 | 200 (automatisch)

Materialien und Bearbeitungshinweise

• Konzipiert als Nassschneidsystem, geeignet für das Wälzfräsverfahren zur Zahnradbearbeitung.
• Bearbeitungsgenauigkeit und Steuerungs‑/Ausrüstungsumfang können gemäß technischer Vereinbarung kundenspezifisch angepasst werden.

Eigenschaften / Technische Daten

• Produktnummer / Modell: Y3150ECNC4/5
• Produktname: Serien‑Aufrüstungs‑CNC-Wälzfräsmaschine
• Anwendungsbereiche: Pkw, Nutzfahrzeugbau, Baumaschinen, Schiffstechnik, Landtechnik, Hebetechnik und weitere Zahnradbearbeitungsbranchen
• Bearbeitungsgenauigkeit: bis Klasse 6–7 nach GB/T10095.1-2008 (laut technischer Vereinbarung)
• Max. Spindeldrehzahl (Y3150ECNC4): 350 r/min; (Y3150ECNC5): 450 r/min
• Max. Werkstückdurchmesser: 500 mm (beide Modelle)
• Max. Werkstückmodul: 8 mm (beide Modelle)
• Max. Tischdrehzahl: 25 r/min (beide Modelle)
• Max. Werkzeuggröße: Y3150ECNC4 Φ160×160 mm; Y3150ECNC5 Φ180×200 mm
• Max. manueller/automatischer Fräserhub: Y3150ECNC4 50 mm (manuell); Y3150ECNC5 200 mm (automatisch)
• CNC‑Form: 4/5 Achsen, vierverkettete Steuerung (Nassschnitt)
• Standardausstattung: inländisches CNC‑System (HMI, parametrische Programmierung)
• Optionale Ausrüstung: Ölnebelabsaugung, automatische Späneförderung, automatische Werkstückspannung usw.
