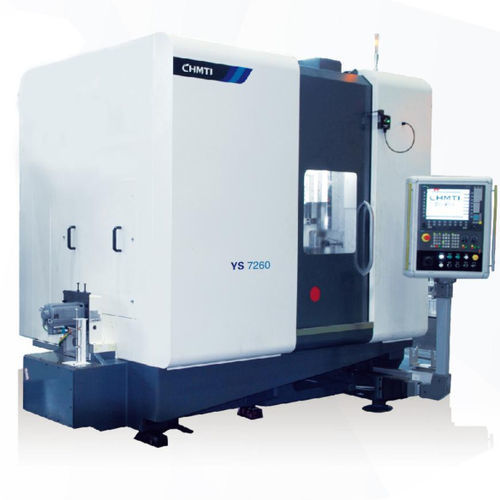

Schleifzentrum für Getriebe YS7250/YS7260

vertikalCNC12-Achs

Produktübersicht
Die Maschine ist für die Präzisionsschleifbearbeitung von Verzahnungen ausgelegt, die in Automatikgetrieben, Zahnradantrieben für Pkw/Nfz und Präzisionsgetrieben eingesetzt werden. Sie ermöglicht Serienfertigung mit Genauigkeit entsprechend den Klassen 4–5 nach GB/T10095.1-2008.

Hauptleistungen und Merkmale

• Zwölfachsige, fünfkopplige CNC-Zahnradschleifmaschine, geeignet für präzises, hocheffizientes Schneckenradschleifen.
• Schleifspindel: leistungsstarke Direktantriebs-Elektrospindel aus Deutschland; Linearachsen mit importierten hochsteifen Rollen-Linearschienen; Kugelgewindetriebe importiert, vorgespannt und hochpräzise, kombiniert mit Heidenhain-Glasmaßstab oder Magnetskalen-Feedback für Vollschlussregelung.
• Maschinen‑Software unterstützt beliebige Lagenprofilkorrektur, Verzahnungsflächen‑Torsionskompensation, Punktdressur (beliebige Profilbearbeitung), Netzmuster‑Schleifen, asymmetrische Doppel‑Druckwinkelbearbeitung und kleine Kegeligkeitsbearbeitung.
• Steuerung: Siemens 840Dsl auf einer Mehrkanal‑Plattform zur flexiblen Steuerung von zwölf CNC‑Achsen und vollautomatischer Steuerung von Werkstückspannung, Schleifscheibendressur, Hochgeschwindigkeits‑Zahneingriff, automatischem Schleiflehren, automatischem Dressurlehren, Rohteilverteilung und dem vollständigen Schleifprozess.
• Bedienoberfläche intern entwickelt mit Verzahnungsparameter‑Berechnung und automatischer Generierung von Schleif‑ und Dressprogrammen.
• Rechtsseitiges Einplatz‑Wechselmagazin und Drehroboter ermöglichen automatisches Be‑/Entladen für automatisierte Serienfertigung.

Wesentliche technische Daten

• Produktserie: YS72 series
• Achszahl und Kinematik: zwölf Achsen, fünfkopplige CNC‑Zahnradschleifmaschine
• Steuerung: Siemens 840Dsl Mehrkanalplattform
• Schleifspindel: deutsche Direktantriebs‑Elektrospindel, 38 kW
• Linearschienen und Kugelgewindetriebe: importierte hochsteife Rollen‑Linearschienen; importierte vorgespannt hochpräzise Kugelgewindetriebe
• Positionsrückführung: Heidenhain‑Glasmaßstab oder Magnetskala, Vollschlussregelung
• Max. Werkstückdurchmesser: 500 mm (YS7250) / 600 mm (YS7260)
• Max. Modul: 8 mm (YS7250) / 10 mm (YS7260)
• Max. Drehzahl Schleifspindel: 7800 r/min
• Max. Drehzahl Werkstückspindel: 610 r/min (YS7250) / 390 r/min (YS7260)
• Abstand Schleifmittelzentrum zu Drehtischzentrum: 50–440 mm (YS7250) / 50–510 mm (YS7260)
• Max. Schleifscheiben‑Montagegröße: Φ300×Φ115×160 mm
• Max. Rollen‑Montagegröße: Φ140×Φ52×40 mm (YS7250) / Φ160×Φ52×40 mm (YS7260)
• Spindelleistung: 38 kW

Anwendungen & Schlüsselfunktionen

• Serienfertigung von Präzisionszahnrädern für Automatikgetriebe, Pkw/Nfz‑Zahnräder und Präzisionsgetriebe.
• Unterstützt vollautomatische Bearbeitungsabläufe: automatisches Spannen, automatisches Dressen, automatisches Schleifen, Lehren und Rohteilverteilung.
• Unterstützt verschiedene komplexe Profilbearbeitungs‑ und Kompensationsfunktionen zur Erfüllung anspruchsvoller Profilierungsanforderungen.

Merkmale / Technische Zusammenfassung

• Produktserie: YS72 series
• Zwölf Achsen, fünfkopplige CNC‑Zahnradschleifmaschine
• Steuerung: Siemens 840Dsl Mehrkanalplattform
• Hauptspindel: deutsche Direktantriebs‑Elektrospindel, 38 kW
• Linearschienen und Kugelgewindetriebe: importierte hochsteife Linearschienen; vorgespannt hochpräzise Kugelgewindetriebe
• Positionsrückführung: Heidenhain‑Glasmaßstab oder Magnetskala
• Bearbeitungskapazität: max. Werkstück‑Ø 500 / 600 mm
• Max. Modul: 8 / 10 mm
• Schleifspindel max. Drehzahl: 7800 r/min
• Automatisierung: Einplatz‑Wechselmagazin und Drehroboter
