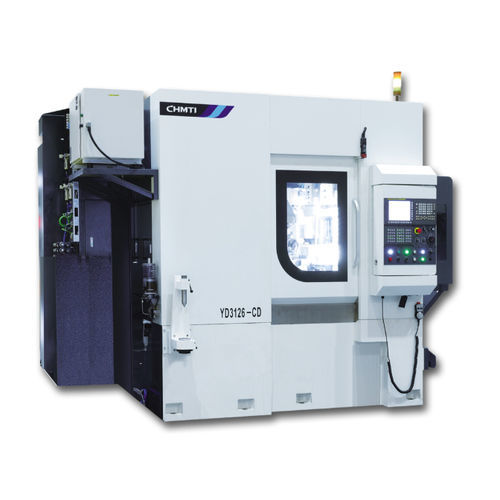

CNC-Verzahnmaschine YD3126-CD

vertikal

Übersicht
Die YD3126-CD ist eine CNC‑Kombimaschine für die Serienbearbeitung von Zahnrädern und vereint Wälzfräsen (Hobbing) und Formfräsen. Sie ist ausgelegt für Zahnräder in Pkw, Nutzfahrzeugen, Baumaschinen und Getrieben. Die Bearbeitungsgenauigkeit erreicht bis zu Klasse 6 nach GB/T10095.1‑2008.

Hauptleistung und Merkmale

• 13‑Achsen, vierkettige Hochgeschwindigkeits‑Kombimaschine für trockenes Wälzfräsen und Formfräsen zur hocheffizienten Serienbearbeitung.
• Vier Arbeitspositionen ermöglichen gleichzeitig Wälzfräsen und Formfräsen an verschiedenen Stationen zur Steigerung der Produktivität.
• Vertikaler Aufbau mit horizontaler Säulenbewegung für radiale Vorschubbewegungen und effizientes Wälzfräsen.
• Formfräsen mit Profilfräsern im Rollenschneideverfahren zur Kombination mehrerer Arbeitsschritte.
• Vollständige Schutzverkleidung, schnelle Späneförderung und trockenes Kühlsystem sorgen für hohe thermische Stabilität und Maßhaltigkeit.
• Wälzfräser‑ und Tischspindel mit Direktantrieb für kurze Antriebsstränge und hohe Übertragungspräzision; Lagerung über hochsteife Wälzlager für trockenes Schneiden von mittleren Modul‑Zahnrädern.
• Optional: Einzelmaschinen Be‑/Entladeeinheit und automatischer Fördermagazin für automatisierte, flexible Fertigung.
• Steuerung wahlweise mit Siemens oder FANUC.

Haupttechnische Daten

• Modell: YD3126‑CD
• Max. Werkstückdurchmesser: 260 mm
• Max. Modul: 6
• Max. Schwenkwinkel des Werkzeugträgers: ±45°
• Max. Drehzahl Wälzfräser‑Spindel: 2500 min⁻¹
• Max. Drehzahl Tisch: 250 min⁻¹
• Max. Werkzeuggröße (Ø × Länge): Φ130 × 230 mm
• Max. axialer Hub des Wälzfräsers: 200 mm
• Abstand von Wälzfräser‑Mittelpunkt zum Tischrotationsmittelpunkt: 30–220 mm
• Abstand vom Wälzfräser‑Mittelpunkt zur Tischoberfläche: 135–485 mm

Eigenschaften / Spezifikationen

• Modell: YD3126‑CD
• Produktname: CNC‑Kombimaschine für Wälzfräsen und Formfräsen
• Anwendungsbereiche: Pkw, Nutzfahrzeuge, Baumaschinen, Getriebe — Serienbearbeitung von Zahnrädern
• Bearbeitungsgenauigkeit: bis zu GB/T10095.1‑2008 Klasse 6
• Struktur: vertikal, 13 Achsen, vierkettig, 4‑Stationen Kombibearbeitung
• Werkzeuge und Spindeln: Direktantrieb Wälzfräser‑Spindel und Tischspindel, hochsteife Wälzlagerung
• Schnittart: Trockenschnitt, Profilfräsen mit Rollenschneideverfahren
• Kühlung und Schutz: vollständige Verkleidung, schnelle Späneabfuhr, trockenes Kühlsystem
• Automatisierungsoptionen: Be‑/Entlademodul, automatisches Fördermagazin
• Steuerung: Siemens oder FANUC Optionen
• Max. Werkstückdurchmesser: 260 mm
