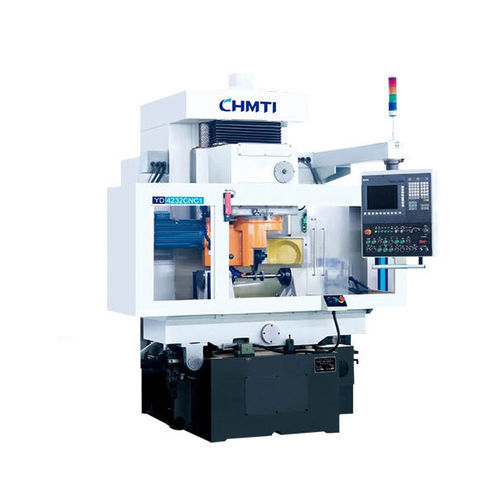

CNC-Verzahnmaschine YD42322

horizontalfür Kegelradgetriebe

Übersicht
Die Maschine eignet sich hauptsächlich für die Verzahnungsbearbeitung in den Bereichen Automobil, Schiffbau und Baumaschinen. Die Bearbeitungsgenauigkeit kann die Klassen 5-6 nach GB/T10095.1-2008 erreichen.

Hauptleistung und Merkmale

• Zweiachsen-CNC-Verzahnungsschabmaschine; servoangesteuerte radiale Vorschubbewegung des Messers (Z-Achse) und axiale Vorschubbewegung des Arbeitstisches (X-Achse), ermöglicht axiales und radiales Schaben.
• Vertikale Anordnung, Stand- und Säulenaufbau als hochsteife Integralstruktur.
• X- und Y-Achse werden von digitalen Servomotoren mit Kugelgewindetrieb angetrieben.
• Mit Mensch-Maschine-Schnittstelle (HMI) ausgestattet.
• Durch Profiliermechanismus kann das Schaben von gekrümmten Zahnrädern und kleinen konischen Zahnrädern erfolgen.

Anwendbare Bearbeitungen
Geeignet für axiales oder radiales Schaben äußerer Stirn- und Schraubenzahnräder, Wellenverzahnungen und Stufenzahnräder.

Wesentliche technische Spezifikationen
1 | Max. Werkstückdurchmesser | 320 mm
2 | Max. Modul | Achs-Schaben 8, Radial-Schaben 6
3 | Drehzahlbereich des Messers | 50-400 r/min
4 | Vorschubgeschwindigkeit des Arbeitstisches | 1-500 mm/min
5 | Radialvorschubgeschwindigkeit | 0.2-500 mm/min
6 | Abstand Bereich Messerrotationszentrum zu Spitzenzentrum | 115/125~280 mm

Technische Merkmale / Spezifikationen

• Modell (Nr.): YD4232CNC2
• Produktname: CNC-Verzahnungsschabmaschine
• Max. Werkstückdurchmesser: 320 mm
• Max. Modul: Achs-Schaben 8, Radial-Schaben 6
• Drehzahlbereich des Messers: 50-400 r/min
• Vorschubgeschwindigkeit des Arbeitstisches: 1-500 mm/min
• Radialvorschubgeschwindigkeit: 0.2-500 mm/min
• Abstandsbereich Messerrotationszentrum zu Spitzenzentrum: 115/125~280 mm
• Bearbeitungsgenauigkeit: entspricht GB/T10095.1-2008 Klasse 5-6
