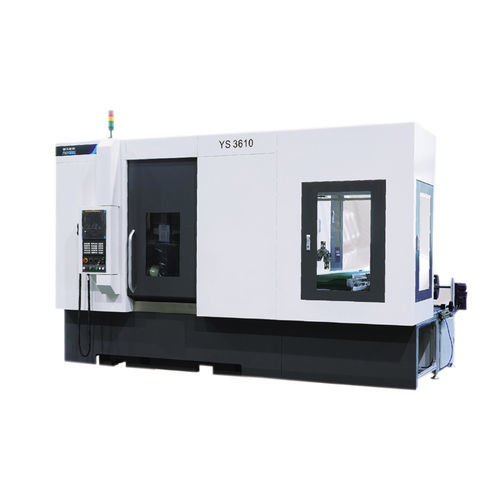

CNC-Verzahnmaschine YS3610

horizontal

Übersicht
Die YS3610 ist eine horizontale CNC-Wälzfräsmaschine zum Bearbeiten von kleinen Modulen mit großem Schrägungswinkel, eingesetzt in Motorrad-, Mess-, Spielzeug-, Angelgerät- und ähnlichen Branchen. Die Maschine ist für Trockenbearbeitung ausgelegt und erreicht eine Bearbeitungsgenauigkeit bis GB/T10095.1-2008 Klasse 6.

Hauptleistungsmerkmale

• Sechsachsige, vierfach gekoppelte horizontale Trocken-Wälzfräsmaschine, ausgelegt für kleine Module und große Schrägungswinkel.
• Kompakte Maschinenstruktur mit voll geschlossenen Außen- und Innenabdeckungen für sichere Trockenbearbeitung.
• Horizontale Bettkonstruktion für präzisere Bauteilpassung und hohe Gesamtsteifigkeit bei geringer Standfläche.
• Werkzeugspindel mit direktgekoppeltem Servomotorantrieb für kurze Antriebsstränge, hohe Genauigkeit und gute Steifigkeit.
• Arbeitsplatte mit hochpräzisem schrägverzahntem Getriebe zur Teilung und mit Spielausgleichsvorrichtung, geeignet für hochdynamisches, hochpräzises Schneiden.
• Standardausstattung: FANUC 0i-MF; optional: GSK25iG, Siemens 828D oder andere kompatible Steuerungen.
• Optional: automatische Zuführeinrichtung und Magazin für automatisierten Dauerlauf.

Wesentliche technische Daten

• Produktnummer: YS3610
• Maschinentyp: Sechsachsige, vierfach gekoppelte horizontale Trocken-Wälzfräsmaschine
• Max. Werkstückdurchmesser: 100 mm
• Max. Werkstückmodul: 3 mm
• Max. Drehwinkel des Werkzeughalters: ±60°
• Hob-Spindel max. Drehzahl: 4000 r/min
• Arbeitsplattendrehzahl max.: 400 r/min
• Max. Werkzeugaufnahmegröße (Ø × Länge): φ80 × 110 mm
• Maximale axiale Verfahrlänge des Hob-Tools: 100 mm
• Abstandsbereich zwischen Hob-Mittelpunkt und Drehzentrum der Arbeitsplatte: 10–110 mm
• Abstand Hob-Mittelpunkt bis Tischoberfläche: 150–500 mm
• Bearbeitungsgenauigkeit: bis GB/T10095.1-2008 Klasse 6
• Standardausstattung: FANUC 0i-MF CNC-System (optional GSK25iG oder Siemens 828D)
• Optionen: automatische Zuführung und Magazin für kontinuierliche Automatisierung

Anwendungsbereich
Geeignet für die Bearbeitung kleiner Module und großer Schrägungswinkel; gebräuchlich in der Motorradindustrie, Instrumentenbau, Spielzeugherstellung, Angelgerätefertigung und ähnlichen Bereichen.

Hinweise
Die Bearbeitungsgenauigkeit kann GB/T10095.1-2008 Klasse 6 erreichen. Standardsteuerung und Antriebsform sind wie angegeben; optionale automatische Zuführung und Magazin sind auf Anfrage verfügbar.
