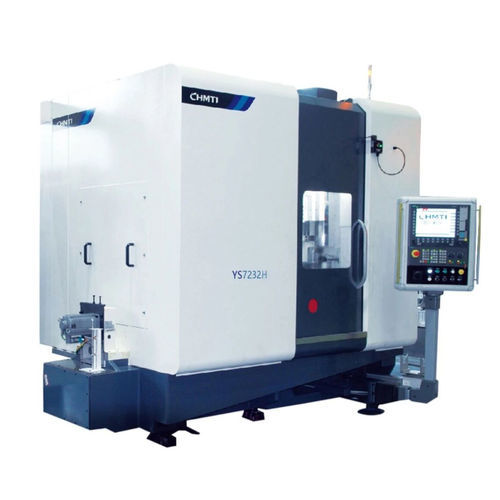

Schleifzentrum für Getriebe YS7232G/YS7232H/YS7232A/YS7230

DrehtischCNCmit automatischem Be- und Entladen

Übersicht
Die Maschine ist für das Präzisionsschleifen von Getrieben für Elektrofahrzeuge ausgelegt und erfüllt hohe Abnahmeanforderungen: mittlere Neigungsabweichung Profil/Flanke ±0,002 mm, Profil-/Flankenwelligkeit ≤0,0018 mm, Oberflächenrauheit Ra ≤0,32 μm.

Hauptleistung und Merkmale

• Elf-Achsen, fünf‑Verbund CNC‑Zahnradschleifmaschine, entwickelt nach europäischen High‑End‑Prozessen in Zusammenarbeit mit PTG (HOLROYD) UK und Chongqing Machine Tool.
• Schleifscheiben‑Spindel als leistungsstarkes, hochdrehendes, hochpräzises Integralelektrospindel mit abgestimmten hochpräzisen europäischen Wälzlagern.
• Lineare Achsen mit original vorbelasteten hochpräzisen Kugelgewindespindeln und hochsteifen Rolllinearführungen; Heidenhain Längenmesssysteme für geschlossenen Regelkreis zur Verbesserung der Steifigkeit und Dynamik.
• Steuerung Siemens 840Dsl/one oder FANUC 31l; Multi‑Channel‑Plattform ermöglicht flexiblen Betrieb der elf CNC‑Achsen und vollständige Automatisierung: automatische Werkstückspannung, automatische Schleifscheiben Dressur, Hochgeschwindigkeits Verzahnungsausrichtung, automatisches Schleif‑Teaching, automatisches Dress‑Teaching, automatische Materialabtragsverteilung und vollautomatischer Bearbeitungsablauf.
• Bedieneroberfläche mit Null‑Programmierung HMI intern entwickelt für Parameteraustausch, Verzahnungsberechnung und automatische Programmgenerierung für Schleifen und Dressen.
• Maschinen‑Software mit umfangreichen Funktionen: beliebige Flankenformung, Kompensation von Flächenverdrehung, Punktdressur, netzförmiges Flächenschleifen, asymmetrisches Zahnprofil mit doppeltem Druckwinkel, Schleifen kleiner Kegelräder u.a.

Wesentliche technische Daten (nach Modell)

• Modelle: YS7232G / YS7232H / YS7232A / YS7230
• Steuerungssystem: Siemens 840Dsl/one / Siemens 840Dsl/one / Siemens 840Dsl/one / FANUC 31l
• Max. Werkstückdurchmesser: 320 / 320 / 320 / 320 mm
• Max. Modul: 6 / 8 / 6 / 6 mm
• Max. Drehzahl Schleifscheiben‑Spindel (U/min): 10000 / 7800 / 12000 / 7800
• Max. Drehzahl Werkstückspindel (U/min): 2000 / 1000 / 2000 / 1000
• Abstand Schleifmitte bis Drehtischzentrum: 50–440 mm
• Montageabmessungen Schleifscheibe (mm): Φ280×Φ115×160 / Φ300×Φ115×160 / Φ240×Φ76.2×200 / Φ280×Φ115×160
• Max. Montagegröße Rollen (Beispiel): Φ140×Φ52×40 / Φ140×Φ52×40 / Φ150×Φ52×40 / Φ140×Φ52×40
• Leistung Elektros spindle (kW): 29 / 38 / 28.5 / 38

Anwendungen und technische Höhepunkte

• Anwendbare Werkstücke: Präzisionsschleifen von Getrieben für Elektrofahrzeuge
• Erreichte Bearbeitungsgenauigkeit: mittlere Neigungsabweichung Profil/Flanke ±0,002 mm; Profil-/Flankenwelligkeit ≤0,0018 mm; Oberflächenrauheit Ra ≤0,32 μm
• NC‑Achsen: elf Achsen mit fünf‑Verbund‑Kinematik
• Automatisierung: automatische Spannvorrichtung, automatische Dressur, Hochgeschwindigkeitsindexierung, automatisches Teaching und Materialverteilungslogik
• Erweiterte Bearbeitungsmöglichkeiten: beliebige Flankenformung, Kompensation von Flächenverdrehung, Punktdressur, netzförmiges Flächenschleifen, asymmetrisches Zahnprofilschleifen, Schleifen kleiner Kegelräder
