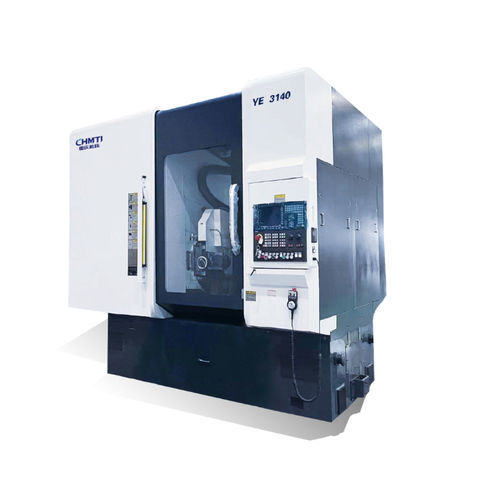

CNC-Verzahnmaschine YE3140/YE3160

horizontal

Produktübersicht
Die Maschine ist hauptsächlich für die großserien- und hocheffiziente Wälzfräsbearbeitung von Zahnrädern vorgesehen, die in Pkw, Nutzfahrzeugen, Baumaschinen, Schiffsmaschinen, Landmaschinen und Getrieben eingesetzt werden. Die Bearbeitungsgenauigkeit kann GB/T10095.1-2008 Klasse 6 erreichen.

Hauptleistung und Merkmale

• Die Maschine ist eine sechachsige, vierachs-interpolierende CNC-Hochleistungs-Wälzfräsmaschine und ermöglicht Trockenbearbeitung, Nassbearbeitung, MQL (Minimalmengenschmierung) und wasserbasiertes Kühlschneiden.
• Der Arbeitstisch wird direkt von einem Drehmomentmotor angetrieben; der Werkzeugkopf verwendet eine Einzahndifferenz-Zahnradübertragung.
• Das Hauptspindelsystem des Arbeitstisches sowie die Kugelgewindetriebe und Lager der X-, Y-, Z-Achsen sind mit Öl-Luft-Schmierung versehen.
• Die Y-Achse verwendet eine große Säulenführung mit Vorschubverstellung des Werkzeugs für axiale Einschnitte; kompakte Bauweise, gute dynamische und statische Steifigkeit, geeignet für Mehrkopf-Hobbeit und große Verfahrwege, insbesondere für die effiziente Bearbeitung von mittleren und großen Modulen.
• X- und Z-Achse verwenden importierte Linearschienen; Y-Achse verwendet hoch/niedrig Ebenen polymerbeschichtete Führungsschienen.
• Ausgestattet mit komplett geschlossener Schutzverkleidung, automatischer Späneförderung und automatischer Werkstückklemmung; optionale automatische Be-/Entladeeinheit und Werkstückmagazin; integrierbar in automatisierte Zahnradfertigungslinien.
• Mit benutzerfreundlichem HMI, parametrischer Programmierfunktion und System-Selbstdiagnose ausgestattet.
• Die Steuerung kann mit FANUC oder SIEMENS konfiguriert werden.

Wesentliche technische Daten (Vergleich YE3140 / YE3160)
Nr. | Wesentliche technische Daten | Einheit | YE3140 | YE3160
1 | Maximales Werkstückdurchmesser | mm | 400 | 600
2 | Maximales Werkstückmodul | mm | 8 (nass 12) | 8 (nass 12)
3 | Maximaler Drehwinkel (A-Achse) | deg | ±45° | ±45°
4 | Max. Montage-Ø × Länge der Wälzfräse | — | Φ170×230 | Φ170×230
5 | Max. axialer Vorschub der Fräse (Y-Achse) | mm | 200 | 200
6 | Horizontaler Abstand vom Fräszentrum zum Tischzentrum (X-Achse) | mm | 70-370 | 70-420
7 | Vertikaler Abstand vom Fräszentrum zur Tischoberfläche (Z-Achse) | mm | 250-850 | 250-850
8 | Abstand der Außenträger-Endfläche zur Tischoberfläche (Z2-Achse) | mm | 400-900 | 400-900
9 | Maximale Fräsdrehzahl (B-Achse) | rpm | 1500 | 1500
10 | Maximale Tischdrehzahl (C-Achse) | rpm | 200 | 200
11 | Hauptmotorleistung | kW | 22 | 22

Merkmale / Spezifikationen (Zusammenfassung)

• Modell / Nr.: YE3140 / YE3160
• Produktname: CNC-Wälzfräsmaschine
• Anwendungsbranchen: Pkw, Nutzfahrzeuge, Baumaschinen, Schiffstechnik, Landmaschinen, Getriebe usw.
• Bearbeitungsgenauigkeit: bis zu GB/T10095.1-2008 Klasse 6
• Achsanzahl und Interpolation: sechs Achsen, vierachsige Interpolation
• Schnittarten: Trockenbearbeitung / Nassbearbeitung / MQL / wasserbasiertes Kühlschneiden
• Hauptmotorleistung: 22 kW
• Max. Fräsgeschwindigkeit: 1500 rpm; max. Tischgeschwindigkeit: 200 rpm
• Typischer Fräs-Montage-Ø×Länge: Φ170×230
• Optionale Steuerungen: FANUC oder SIEMENS
