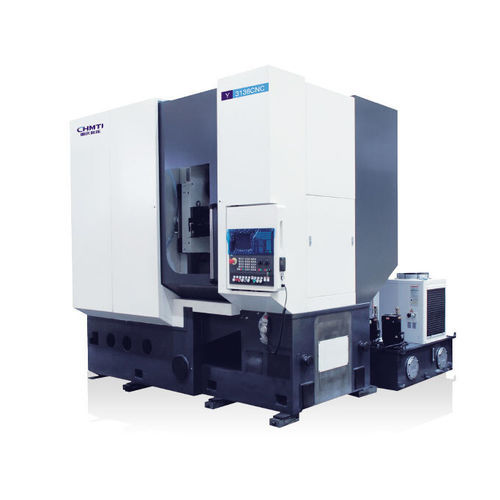

CNC-Verzahnmaschine Y3136/YD3136

Übersicht
Geeignet für die effiziente Bearbeitung von Großmodul- und Zahnzahlarmen Zahnrädern für Nutzfahrzeuge, Schifffahrt, Windkraft und Baumaschinen. Die Bearbeitungsgenauigkeit der Maschine kann GB/T10095.1-2008 Klasse 6 erreichen.

Hauptleistung und Merkmale

• Die Maschine ist eine sechachsige, viergekoppelte CNC-Wälzfräsmaschine mit hoher Steifigkeit, hoher Effizienz und hoher Präzision.
• Die Y-Achse ist unter einer großen Säule angeordnet; die Y-Achsschiene ist schräg montiert, um die Werkzeugträgersteifigkeit zu erhöhen und das Eigengewicht der Maschine teilweise zur Kompensation der Schnittreaktion zu nutzen, wodurch Steifigkeit und Stabilität verbessert werden.
• Die Werkstückspindel des Typs YD3136CNC verwendet einen integrierten Momentmotor, um die Steifigkeit und Präzision des Antriebssystems sicherzustellen.
• Die Maschine verfügt über voll geschlossene äußere und innere Schutzverkleidungen sowie ein zuverlässiges System zur schnellen Sammlung und Ableitung von Spänen und Ölnebel.
• Die Maschine kann mit Siemens- oder Fanuc-CNC-Systemen ausgestattet werden.

Haupttechnische Daten
1 | Max. Werkstückdurchmesser | mm | 360 | 360
2 | Max. Werkstückmodul | mm | 16 | 16
3 | Max. Drehwinkel des Werkzeugträgers | ° | ±45° | ±45°
4 | Max. Drehzahl der Frässpindel | r/min | 400 | 400
5 | Max. Tischdrehzahl | r/min | 60 | 80
6 | Max. Montagegröße des Werkzeugs (Durchmesser×Länge) | mm | Φ220×230 | Φ220×230
7 | Max. axialer Verfahrweg des Fräsers | mm | 200 | 200
8 | Abstand vom Fräserzentrum bis zum Drehzentrum des Tisches | mm | 70-320 | 70-320
9 | Abstand vom Fräserzentrum bis zur Tischoberfläche | mm | 150-590 | 150-590

Merkmale/Spezifikationen

• Modell: Y3136CNC / YD3136CNC
• Produktname: Hocheffiziente Schwerzerspanungs-CNC-Wälzfräsmaschine
• Kategorie: Wälzfräsmaschine / Zahnradbearbeitungsmaschine
• Bearbeitungsanwendung: Geeignet für die effiziente Bearbeitung von Großmodul- und zahnzahlarmen Zahnrädern für Nutzfahrzeuge, Schiffbau, Windkraft und Baumaschinen
• Bearbeitungsgenauigkeit: Bis zu GB/T10095.1-2008 Klasse 6
• Aufbau und Steuerung: Sechs Achsen, viergekoppelt; ausgestattet mit Siemens/Fanuc CNC-System
• Spindel: Werkstückspindel YD3136CNC mit integriertem Momentmotor
• Schutz und Späneentsorgung: Voll geschlossene äußere und innere Schutzverkleidungen, System zur schnellen Sammlung und Ableitung von Spänen und Ölnebel
