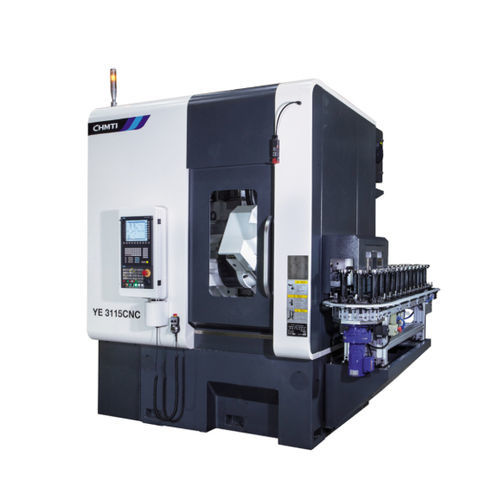

CNC-Verzahnmaschine YE3115/YDE3120-CD

vertikal

Übersicht
Konzipiert für die Großserienbearbeitung von Zahnrädern für neue Energiefahrzeuge, Automatikgetriebe und Präzisionsgetriebe. Bearbeitungsgenauigkeit nach GB/T10095.1-2008 Klasse 5–6.

Hauptleistungen und Merkmale

• Achtachsige, vierfach gekoppelte Wälzhobelmaschine für Hochgeschwindigkeits-Trockenbearbeitung, geeignet für effiziente und umweltfreundliche Produktion.
• Vertikales Versatz-Säulen-Layout mit horizontaler Führungsplatte für radiale Vorschubbewegung; Vollverkleidung, schnelle Späneförderung und Trockenkühlung sorgen für thermische Stabilität und Maßhaltigkeit.
• Direktantrieb an Fräser- und Werkstückspindeln für schnelle Ansprechzeiten und hohe Laufruhe. Ausgestattet mit hochwertigen Trockenhobzahnrädern, die Schnitttgeschwindigkeiten über 300 m/min für kleine und mittlere Module ermöglichen; die Produktivität übertrifft Nassschneidmaschinen deutlich (mehr als das Dreifache).
• Optionale Be- und Entladeeinheiten sowie automatische Übergabetrichter zur Unterstützung automatisierter, flexibler Fertigungslinien.
• Kompatibel mit Siemens- oder FANUC-CNC-Systemen.
• Der Typ YDE3120CNC-CD kann mit einer Extrusions-Entgrat- und Fasenmaschine ausgestattet werden, um mehrere Arbeitsgänge zu kombinieren.

Haupttechnische Daten
Modell: YE3115CNC | YDE3120CNC-CD
1 - Max. Werkstückdurchmesser (mm) - 150 | 210
2 - Max. Modul (mm) - 4 | 4
3 - Max. Drehwinkel des Werkzeugträgers (°) - ±45° | ±45°
4 - Max. Drehzahl Hobspindel (r/min) - 2500 | 3000
5 - Max. Tischdrehzahl (r/min) - 300 | 300
6 - Max. Werkzeugaufnahmedimension (Ø×L) (mm) - Φ130×180 | Φ130×230
7 - Max. axiale Hübe des Hobs (mm) - 150 | 180
8 - Abstand Hobmittelpunkt bis Tischdrehzentrum (mm) - 15-155 | 30-180
9 - Abstand Hobmittelpunkt bis Tischoberfläche (mm) - 180-480 | 195-495

Kennmerkmale / Technische Highlights

• Zielbranchen: Serienhobbing für neue Energiefahrzeuge, Automatikgetriebe und Präzisionsgetriebe.
• Maschinentyp: acht Achsen, vierfache Verbindung, Hochgeschwindigkeits-Trockenhobeln mit Trocken­kühlung für ökologische Effizienz.
• Hauptantrieb: Direktantrieb für Fräser- und Werkstückspindeln gewährleistet hohe Geschwindigkeit und Genauigkeit.
• Produktivität: Schnitttgeschwindigkeiten >300 m/min für kleine/ mittlere Module; deutlich höhere Durchsatzleistung als Nassbearbeitungsmaschinen.
• Automatisierung: Optionale Be-/Entladeeinheit und automatische Übergabetrommel für flexible Automationslinien.
• Steuerung: Siemens- oder FANUC-Optionen.
• Modellunterschiede: YE3115CNC und YDE3120CNC-CD unterscheiden sich in maximalem Werkstückdurchmesser, Hobspindeldrehzahl und Werkzeuglängenaufnahme.
