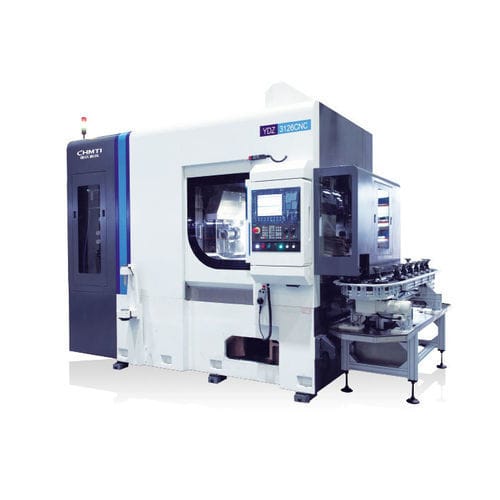

CNC-Verzahnmaschine YD31266/YDZ3126（CDR）

vertikal

Übersicht
Die Maschine ist für die großserielle Wälzfräsbearbeitung von Zahnrädern für PKW, Nutzfahrzeuge, Baumaschinen und Getriebe ausgelegt. Die Bearbeitungsgenauigkeit kann GB/T10095.1-2008, Klasse 6 erreichen.

Hauptleistung und Merkmale

• Sechs-/sieben-/elfach-Achskonfiguration mit vierachsiger Kopplung: Hochgeschwindigkeits-Trockenschnitt-Wälzfräsmaschine für effizientes Trockenbearbeiten.
• Vertikales Layout: Säule bewegt sich horizontal zur Realisierung des radialen Vorschubs für effizientes Wälzfräsen.
• Vollverkleidung, schnelle Späneabfuhr und Trockenkühlsystem sorgen für gute thermische Stabilität und dimensionsstabile Bearbeitung.
• Werkzeug‑ und Werkstückspindeln mit Direktantrieb bieten kurze Antriebskette und hohe Übertragungspräzision; hochsteife Rollenlager ermöglichen hochdynamische, hochsteife und hochbelastbare Trockenschnitte bei mittlerem Modul.
• Optional: Einzelmaschinen-Be- und Entladesysteme und automatischer Transferschacht für Automatisierung und flexible Fertigung.
• Optionale Extrusions‑Fasen- und Entgratvorrichtungen ermöglichen Mehrprozesskombination; optionales Verzahnungsanpassgerät für Präzisions-Wälzfräsen nach Wärmebehandlung.
• Steuerungssystem konfigurierbar mit Siemens oder FANUC.

Haupttechnische Daten

• Max. Werkstückdurchmesser (mm): 260
• Max. Werkstückmodul (mm): 6
• Max. Schwenkwinkel des Werkzeugaufbaus (°): ±45°
• Max. Drehzahl Werkzeugspindel (r/min): 2500
• Max. Drehzahl Tisch (r/min): 250
• Max. Werkzeugaufnahmegröße (Ø × Länge) (mm): Φ130×230
• Max. axiale Verfahrweg des Fräsers (mm): 200
• Abstand Fräserzentrum zum Tischdrehzentrum (mm): 30–220
• Abstand Fräserzentrum zur Tischoberfläche (mm): 135–485

Anwendungsbereiche und technische Merkmale

• Branchen: PKW, Nutzfahrzeuge, Baumaschinen, Getriebe — geeignet für großvolumiges Wälzfräsen.
• Genauigkeit: bis Klasse 6 nach GB/T10095.1-2008.
• Achsvarianten: 6/7/11 Achsen (vierachsige Kopplung).
• Antriebe: Direktantriebsspindeln, kurze Antriebskette, hochsteife Rollenlager.
• Kühlung und Schutz: Trockenkühlsystem, Vollverkleidung, schnelle Späneabfuhr.
• Automatisierung: Be‑/Entladeoptionen und automatischer Transferschacht.
• Optionale Funktionen: Extrusionsfase, Entgraten, Verzahnungsanpassgerät für Präzisionsbearbeitung nach Wärmebehandlung.
• Steuerung: Siemens oder FANUC verfügbar.
• Siehe obenstehende technische Daten für Abmessungen und Geschwindigkeiten.
