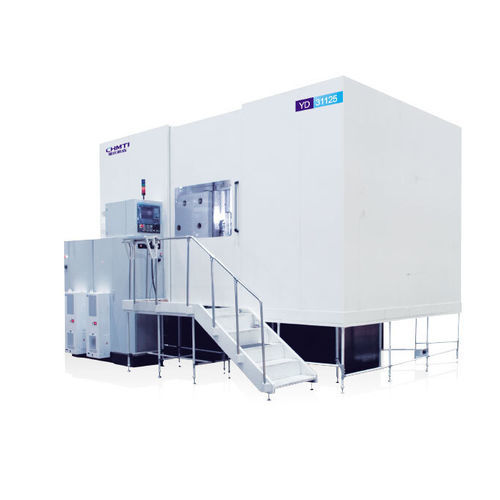

CNC-Verzahnmaschine YD3180/31125/31200/Y313206

vertikal

Übersicht
Maschine zur Zahnradbearbeitung für Schwerlast-Automobilbau, Windenergie, Baumaschinen, Schiffbau, Hebezeuge, Bergbaumaschinen und Energieerzeugung. Die Bearbeitungsgenauigkeit kann die Klassen 6–7 gemäß GB/T10095.1-2008 erreichen.

Hauptleistungsmerkmale und Eigenschaften

• Große CNC-Wälzfräsmaschine mit sechs Achsen und vierfacher Koppelung.
• Vertikale Bauweise mit feststehendem Arbeitstisch und beweglicher Säule für radiale Vorschubbewegung; mit Vollverkleidung, Ölnebelabscheider, automatischer Späneentsorgung ausgestattet; optionale automatische Werkstückspannvorrichtung.
• Wälzfrässpindel mit hochpräziser Zahnradübertragung; Arbeitstisch mit Doppel-Wurmgetriebe; radiale und axiale Vorschubachsen mit rechteckigen Stahleinschubführungen und Rollenführungsblöcken gestützt; hohe Steifigkeit und Präzision der Maschine.
• Geeignet für effiziente Bearbeitung mit hochgeschwindigkeitsbeschichteten Wälzfräsern und Hartmetall-Schneidplatten; bei großem Modul können Scheibenfräser und Wälzfräser in einer Aufspannung verwendet werden, um Schruppen per Fräsen und Finish per Wälzfräsen zu ermöglichen.
• Optional nachrüstbares Minimalmengenschmierungssystem (MQL) zur Erreichung eines nahezu trockenen Schnitts.

Haupttechnische Daten und Spezifikationen
Hauptmodelle: YD3180 / YD31125 / YD31200 / Y31320CNC6

• 1. Max. Werkstückdurchmesser (mm) — YD3180: 800; YD31125: 1250; YD31200: 2000; YD31320CNC6: 3200
• 2. Max. Modul (mm) — YD3180: 27; YD31125: 30; YD31200: 32; YD31320CNC6: 32
• 3. Max. Drehwinkel des Werkzeughalters (°) — Alle Modelle: ±45°
• 4. Max. Drehzahl Wälzfrässpindel (r/min) — YD3180: 260; YD31125: 260; YD31200: 200; YD31320CNC6: 200
• 5. Max. Drehzahl Arbeitstisch (r/min) — YD3180: 24; YD31125: 16; YD31200: 4; YD31320CNC6: 4
• 6. Max. Werkzeuggröße montiert (Ø×Länge mm) — YD3180: Φ350×450; YD31125: Φ400×500; YD31200: Φ460×600; YD31320CNC6: Φ460×600
• 7. Max. axiale Verfahrstrecke des Wälzfräsers (mm) — YD3180: 380; YD31125: 400; YD31200: 600; YD31320CNC6: 600
• 8. Abstand vom Wälzfräszentrum zum Drehzentrum des Arbeitstisches (mm) — YD3180: 100–650; YD31125: 100–850; YD31200: 30–1300; YD31320CNC6: 280–2000
• 9. Abstand vom Wälzfräszentrum zur Tischoberfläche (mm) — YD3180: 400–1400; YD31125: 400–1400; YD31200: 765–2165; YD31320CNC6: 765–2765
• 10. Tragfähigkeit des Arbeitstisches (T) — YD3180: 10; YD31125: 12; YD31200: 30; YD31320CNC6: 40
• 11. Hauptmotorleistung (kW) — YD3180: 43; YD31125: 43; YD31200: 53; YD31320CNC6: 53

Merkmale / Spezifikationen (Zusammenfassung)

• Maschinentyp: große CNC-Wälzfräsmaschine, sechs Achsen, vierfache Koppelung
• Anwendbare Branchen: Schwerlast-Automobilbau, Windenergie, Baumaschinen, Schiffbau, Hebezeuge, Bergbaumaschinen, Energieerzeugung
• Bearbeitungsgenauigkeit: bis Klasse 6–7 gemäß GB/T10095.1-2008
• Werkzeugkompatibilität: hochgeschwindigkeitsbeschichtete Wälzfräser, Hartmetall-Werkzeuge; unterstützt Scheibenfräser + Wälzfräser in einer Aufspannung für Schruppen → Finish
• Layout und Ausstattung: vertikale Bauweise (fester Arbeitstisch, bewegliche Säule), Vollverkleidung, Ölnebelabscheider, automatische Späneentsorgung, optionale automatische Werkstückspannung
• Kühlung/Schmierung: optionales MQL-System für nahezu trockenen Schnitt
• Hauptspezifikationen (modellabhängig): siehe 'Haupttechnische Daten und Spezifikationen' oben
