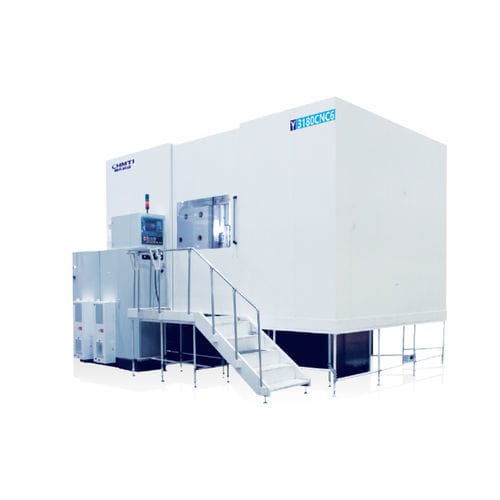

CNC-Verzahnmaschine Y3180/31125/31160/312006

vertikal

Übersicht
Die Maschine ist hauptsächlich für die Zahnradbearbeitung in Branchen wie Schwerlast-Lkw, Windenergie, Baumaschinen, Schiffstechnik, Hebezeug, Bergbaumaschinen und Energieerzeugungsanlagen vorgesehen. Die Bearbeitungsgenauigkeit kann bis zur Klasse 6 nach GB/T10095.1-2008 erreichen.

Wesentliche Leistungsmerkmale:

• Sechsachsen-Vierkoppelung große CNC-Wälzfräsmaschine (Hobbing).
• Vertikale Bauweise mit feststehendem Arbeitstisch und beweglicher Säule für radialen Vorschub; Vollverkleidung, Ölnebelabsaugung und automatische Spänetransporteinrichtung; optional automatische Werkstückspannvorrichtung.
• Hobspindel mit hochpräziser Zahnradübertragung; Arbeitstischantrieb über doppelte Schnecke und Zahnrad.
• Radial- und Axialachsen tragen rechteckige einlegbare Stahlführungen und Rollenführungsblöcke, hohe Präzision und Steifigkeit des gesamten Systems.
• Geeignet für effiziente Bearbeitung mit hochgeschwindigkeitsbeschichteten Hobs und Hartmetalleinsatz-Hobs.

Wesentliche technische Daten (nach Modell):
Wesentliche technische Daten | Pos. | Parameter -> Y3180CNC6 | Y31125CNC6 | Y31160CNC6 | Y31200CNC6
1. Max. Werkstückdurchmesser -> mm | 800 | 1250 | 1600 | 2000
2. Max. Modul -> mm | 18 | 18 | 27 | 27
3. Max. Drehwinkel Werkzeugträger -> ° | ±45° | ±45° | ±45° | ±45°
4. Max. Drehzahl Hobspindel -> U/min | 275/350/500 | 275/350/500 | 220 | 220
5. Max. Drehzahl Arbeitstisch -> U/min | 24 | 24 | 8 | 8
6. Max. Werkzeugaufnahmedimension (Ø×L) -> mm | Φ240×300 | Φ240×300 | Φ400×500 | Φ400×500
7. Max. Axialhub des Hobs -> mm | 300 | 300 | 400 | 400
8. Abstand Hobzentrum bis Tischdrehzentrum -> mm | 75-560 | 100-780 | 150-1050 | 150-1200
9. Abstand Hobzentrum bis Tischfläche -> mm | 200-800 | 450-1050 | 470-1770 | 470-1770
10. Tisch-Tragfähigkeit -> T | 5 | 7 | 20 | 20
11. Hauptmotorleistung -> kW | 33 | 33 | 43 | 43

Merkmale / technische Spezifikationen

• Anwendbare Branchen: Zahnradbearbeitung für Schwerlast-Lkw, Windenergie, Baumaschinen, Schiffstechnik, Hebezeug, Bergbaumaschinen und Energieerzeugungsanlagen.
• Bearbeitungsgenauigkeit: bis Klasse 6 gemäß GB/T10095.1-2008.
• Anzahl der Achsen: sechs Achsen, Vierkoppelung.
• Maschinenlayout: fester Arbeitstisch, bewegliche Säule (vertikale Bauweise).
• Schutz und Späneentsorgung: Vollverkleidung, Ölnebelabsaugung, automatische Späneförderung.
• Optionen: automatische Werkstückspannvorrichtung.
• Hobspindelantrieb: hochpräzise Zahnradübertragung.
• Arbeitstischantrieb: doppelte Schnecken-Zahnrad-Übertragung.
• Führungsunterstützung: rechteckige einlegbare Stahlführungen und Rollenführungsblöcke für radial/axial.
• Geeignete Werkzeuge: hochgeschwindigkeitsbeschichtete Hobs und Hartmetall-Einsatzhobs für effiziente Bearbeitung.
• Hauptmodelle und Parameter: siehe Spezifikationstabelle (Y3180CNC6, Y31125CNC6, Y31160CNC6, Y31200CNC6).
