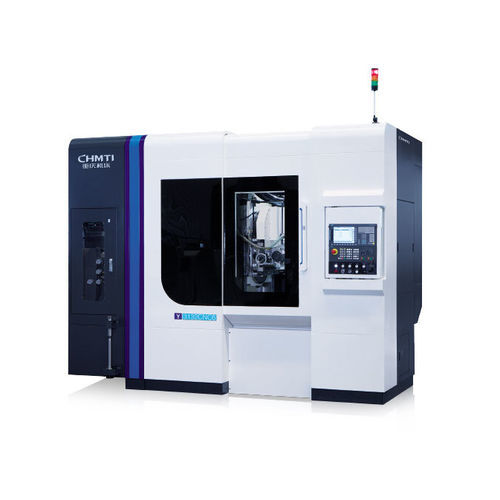

CNC-Verzahnmaschine Y31326~7

vertikal

Produktübersicht
Maschine für die hocheffiziente Massenbearbeitung von Zahnrädern für PKW, Nutzfahrzeuge, Baumaschinen, Schiffsmaschinen, Landmaschinen und Getriebe. Die Schlichtungsgenauigkeit erreicht bis zu GB/T10095.1-2008 Klasse 6.

Hauptleistung und Merkmale

• Sechsachsige, vierfach gekoppelte CNC-Hochleistungs-Wälzfräsmaschine, Nassbearbeitung.
• Vertikaler Aufbau mit großen planeben Cast-Eisen-Führungen, präzise eingelotet/geraspelt für gute Kontaktfestigkeit und Bewegungsgenauigkeit; kompakte Struktur und hohe statische/dynamische Steifigkeit. Geeignet für Mehrkopf-Wälzfräser und große Vorschübe, was die Bearbeitungseffizienz deutlich erhöht, insbesondere bei mittel- und großmoduligen Zahnrädern.
• Vollverkleidung, Ölnebelabsaugung, automatische Späneförderung und automatische Werkstückspannung; optionale automatische Be- und Entladestation sowie Werkstückmagazin für die Integration in automatisierte Produktionslinien.
• Mensch-Maschine-Schnittstelle (HMI), parametrische Programmierung und System-Selbstdiagnosefunktionen.
• Konfigurierbar mit FANUC- oder SIEMENS-Steuerung.

Haupttechnische Daten

• Max. Werkstückdurchmesser: 320 mm
• Max. Werkstückmodul: 10 mm
• Max. Drehwinkel des Werkzeugträgers: ±45°
• Max. Drehzahl Wälzfräser-Spindel: 700 U/min
• Max. Drehzahl Tisch: 60 U/min
• Max. Werkzeugaufnahmegröße (Ø×L): Φ170×230 mm
• Max. axiale Verfahrweg des Wälzfräsers: 200 mm
• Abstand zwischen Wälzfräserzentrum und Tischdrehzentrum: 40–310 mm
• Abstand vom Wälzfräserzentrum zur Tischoberfläche: 210–570 mm

Eigenschaften / Spezifikationen / Technologie

• Produktname: CNC-Hochleistungs-Wälzfräsmaschine
• Anwendbare Branchen: PKW, Nutzfahrzeuge, Baumaschinen, Schiffsmaschinen, Landmaschinen, Getriebe
• Bearbeitungsart: Nassbearbeitung
• Achsen: sechs Achsen, vierfach gekoppelt
• Führungen: große planeben Guss-Eisen-Führungen, präzise geraspelt
• Schutz: Vollverkleidung, Ölnebelabsaugung, automatische Späneförderung
• Automatisierung: optionale Be- und Entladestation sowie Werkstückmagazin; Unterstützung der Integration in automatisierte Produktionslinien
• Steuerung: konfigurierbar FANUC oder SIEMENS
• Bearbeitungsgenauigkeit: bis Klasse 6 (GB/T10095.1-2008)
• Max. Werkstückdurchmesser: 320 mm
• Max. Werkstückmodul: 10 mm
• Max. Drehzahl Wälzfräser-Spindel: 700 U/min
• Max. Drehzahl Tisch: 60 U/min
• Max. Werkzeugaufnahmegröße: Φ170×230 mm
• Axialer Verfahrweg Wälzfräser: 200 mm
• Abstand Wälzfräserzentrum - Tischdrehzentrum: 40–310 mm
• Abstand Wälzfräserzentrum - Tischoberfläche: 210–570 mm
