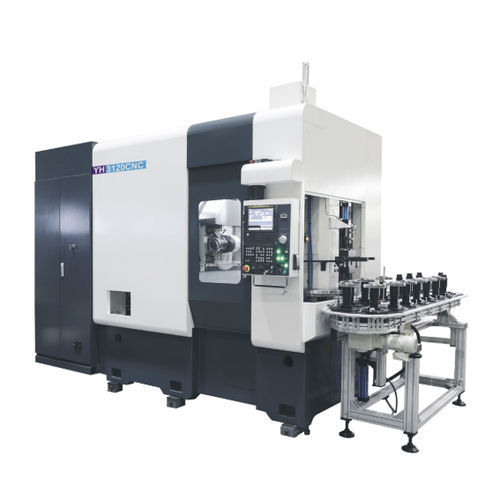

CNC-Verzahnmaschine YS3120(CD)/YH3120CNC(CD)

vertikal

Übersicht
Die Maschine eignet sich für die Verzahnungsbearbeitung in Branchen wie Motorrad, Pkw, Mess- und Prüftechnik, Elektrowerkzeuge, allgemeiner Maschinenbau und Getriebe. Gutes Preis-Leistungs-Verhältnis. Bearbeitungsgenauigkeit bis zur Klasse 6 nach GB/T10095.1-2008.

Hauptleistungen und Merkmale

• Sechsachsige / dreizehachsige Vierkoppel-Trockenschneid-Wälzfräsmaschine, konzipiert für energieeffizienten, umweltfreundlichen Hochgeschwindigkeitsbetrieb.
• YS3120/YS3120-CD: Alle CNC-Bewegungsachsen werden von unabhängigen AC-Servomotoren angetrieben; die B-Achse verwendet einen leistungsstarken Spindel-Servomotor mit zweistufiger hochpräziser Schrägverzahnung und Endmechanismus; die C-Achse nutzt hochpräzise Schrägverzahnungsgetriebe für schnelle und präzise Teilung.
• YH3120/YH3120-CD: B-Achse direkt durch eingebauten Motor angetrieben; C-Achse durch eingebauten Momentmotor angetrieben; Tischspindel wird von hochpräzisen Schrägkugellagern getragen.
• Vertikale Anordnung mit horizontaler Säulenbewegung zur radialen Vorschubführung für effizientes Wälzfräsen.
• Kompakte Bauweise, geringe Stellfläche; vollständig geschlossene Verkleidung, innere Späneschutzvorrichtung und Trockenkühlsystem ermöglichen Hochgeschwindigkeits-Trockenschnitt bei Zahnrädern.
• Optionale Formfräser-Wälzschnittweise zur Entgratung und Kombination mehrerer Arbeitsgänge.
• Optionale Einzelmaschinenautomatisierung und verschiedene Anschluss­schnittstellen für automatisierte und flexible Produktion.
• Optionale Zahnpaareinrichtung für Feinwälzen nach Wärmebehandlung.
• Steuerungssysteme optional: FANUC, SIEMENS oder GSK25iG.

Wesentliche technische Daten
Hinweis: Tabellen­spalten gelesen als „Spezifikation / YS3120/YS3120-CD / YH3120/YH3120-CD“
Max. Werkstückdurchmesser (mm): 200 / 200
Max. Werkstückmodul (mm): 6 / 6
Max. Drehwinkel des Werkzeughalters (°): ±45° / ±45°
Hob-Spindel max. Drehzahl (U/min): 1500 / 2300
Werk­tisch max. Drehzahl (U/min): 200 / 250
Max. Werkzeuggröße (Ø×L, mm): Φ130×230 / Φ130×230
Max. axiale Verfahrweg der Hob (mm): 180 / 180
Abstand Hob-Mittelpunkt bis Werk­tisch-Drehzentrum (mm): 30–230 / 30–230
Abstand Hob-Mittelpunkt bis Werk­tisch-Oberfläche (mm): 185–485 / 185–485

Anwendbare / empfohlene Branchen

• Zahnradbearbeitung von Klein- und Mittelserien für Motorrad, Pkw, allgemeinen Maschinenbau, Getriebe, Elektrowerkzeuge und Messgeräte.
• Für schwere Zahnradbearbeitung sollten größere, analoge Modelle herangezogen werden.

Hinweise
Verschiedene Modelle und Ausstattungsvarianten verfügbar (z. B. YS3120-Serie, YH3120-Serie). Steuerungssystem und Optionen sind je nach Werkstück und Automatisierungsanforderungen wählbar.

Wesentliche Spezifikationen

• Bearbeitungsgenauigkeit: bis Klasse 6 nach GB/T10095.1-2008.
• Max. Werkstückdurchmesser: 200 mm (beide Varianten).
• Max. Werkstückmodul: 6 mm.
• Max. Drehwinkel des Werkzeughalters: ±45°.
• Hob-Spindel max. Drehzahl: YS3120-Serie 1500 U/min; YH3120-Serie 2300 U/min.
• Werk­tisch max. Drehzahl: YS3120-Serie 200 U/min; YH3120-Serie 250 U/min.
• Max. Werkzeuggröße: Φ130×230 mm.
• Max. axiale Verfahrweg der Hob: 180 mm.
• Bereich Abstand Hob-Mittelpunkt bis Werk­tisch-Drehzentrum: 30–230 mm.
• Abstand Hob-Mittelpunkt bis Werk­tisch-Oberfläche: 185–485 mm.
• Steuerungssystem-Optionen: FANUC, SIEMENS, GSK25iG.
