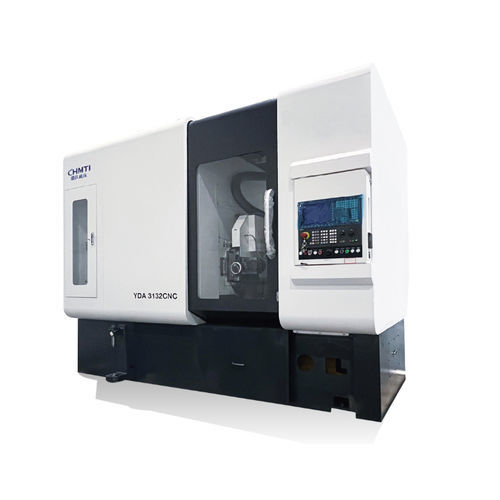

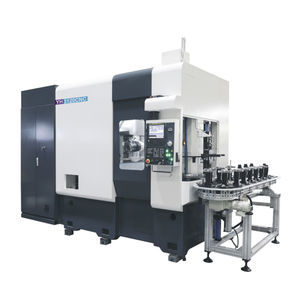

CNC-Verzahnmaschine YDA3132

vertikal

Überblick
Die YDA3132CNC ist eine CNC-Hochgeschwindigkeits-Trocknen-Wälzfräsmaschine, entwickelt für die Serienbearbeitung von Zahnrädern für Pkw, Nutzfahrzeuge, Baumaschinen und Getriebe. Die Bearbeitungsgenauigkeit kann die Klasse 6 nach GB/T10095.1-2008 erreichen.

Hauptleistung und Merkmale

• Sechs-/siebenachsige CNC-Maschine mit vierachsiger Verknüpfung für hochvolumige Produktion.
• Vertikales Layout mit horizontaler Säulenbewegung zur Realisierung der radialen Vorschubbewegung für effizientes Wälzfräsen.
• Voll abgeschirmte Schutzverkleidung, schnelle Späneentsorgung und Trockenkühlsystem sorgen für gute thermische Stabilität und dimensionsstabile Bearbeitung.
• Werkzeugspindel mit Zahnradpaarantrieb und Werkstückspindel mit Direktantrieb: kurze Antriebskette und hohe Übertragungsgenauigkeit; hochsteife Wälzlager ermöglichen hochdynamisches, hochbelastbares Trockenfräsen für mittlere Module.
• Optional Einzelmaschinen-Be- und Entlademodule sowie automatisches Übergabemagazin für Automatisierungs- und Flexibilitätsanforderungen.
• Optionale Entgrat- und Fasenaggregate zur Funktionskombination mehrerer Bearbeitungsprozesse.
• Kompatibel mit FANUC- oder Siemens-CNC-Systemen.

Technische Daten

• Modell/ID: YDA3132CNC
• Bearbeitungsgenauigkeit: bis Klasse 6 nach GB/T10095.1-2008
• Achsen und Verknüpfung: sechs/sieben Achsen, vierachsige Verknüpfung
• Schnittart: Hochgeschwindigkeits-Trockenspanung (trockenes Wälzfräsen)
• Spindeln und Antrieb: Werkzeugspindel Zahnradpaarantrieb; Werkstückspindel Direktantrieb
• Max. Werkstückdurchmesser: 320 mm
• Max. Modul: 8
• Max. Rotationswinkel Werkzeughalter: ±45°
• Max. Drehzahl Werkzeugspindel: 1000 r/min
• Max. Drehzahl Tisch: 80 r/min
• Max. montierbare Werkzeuggröße (Ø × Länge): Φ170×Φ230 mm
• Max. axiale Verfahrweg der Rolle: 200 mm
• Abstand Schneidmitte → Tischoberfläche: 40–320 mm
• Abstand Schneidmitte → Tischzentrum: 220–570 mm
