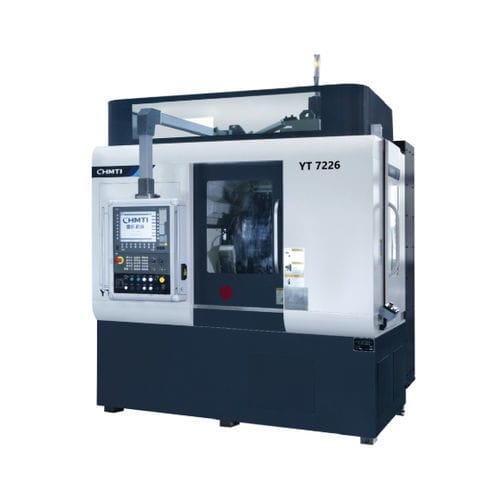

Schleifzentrum für Getriebe YT7226G/YT7226

vertikalCNCHochpräzision

Übersicht
Die Maschine wird hauptsächlich für die präzise Verzahnungsschleifbearbeitung in Branchen wie Neufahrzeugantriebe, Automatikgetriebe und PKW eingesetzt. Die Serienbearbeitungsgenauigkeit erreicht bis zu Klasse 4–5 nach GB/T10095.1-2008.

Hauptleistung und Merkmale

• 13-Achsen, fünfbindige CNC-Wurm-Schleifmaschine; die Schleifbahn‑Geschwindigkeit kann stabil über 63 m/s gehalten werden.
• Mit doppelter Werkstückspindel lässt sich die Hilfszykluszeit auf unter 5 Sekunden reduzieren, was die Produktivität deutlich erhöht.
• Die Maschine verwendet eine hochpräzise Stirnverzahnungsscheibe mit hydraulischer Schwimmschließung für hochpräzise Positionierung und Verriegelung beim Tischwechsel; die Bearbeitungskonsistenz von Vorder‑ und Hintertisch liegt innerhalb von 0,005 mm.
• Bett‑Zirkulationskühl‑Thermobalance‑System mit unterschiedlicher Ölzufuhr im Betrieb und Leerlauf zur Angleichung der Maschinentemperatur und zur Reduzierung thermischer Verformungen.
• Die Maschinen‑Software bietet umfassende Formkorrekturfunktionen: beliebige Zahn‑Modifikationen, Verwindungskompensation der Zahnfläche, Punkt‑Dressieren (beliebige Profilkorrektur), Netz‑/Muster‑Schleifen der Zahnfläche, asymmetrische Zahnradbearbeitung mit doppeltem Druckwinkel, Schleifen kleiner Kegelräder u.ä.

NC‑System und Automatisierung

• Ausgeführt mit Siemens 840Dsl/one CNC; Mehrkanal‑Steuerplattform zur flexiblen Regelung der Achsen.
• Vollautomatische Steuerung: automatische Werkstückspannung, automatische Schleifscheibendressur, Hochgeschwindigkeitsverzahnung, automatisches Schleif‑Teach, automatisches Dress‑Teach, automatische Restmaßverteilung und automatische Schleifzyklen.
• Bedienoberfläche mit hersteller­eigener HMI (Null‑Programmierung) zur Mensch‑Maschine‑Kommunikation, Zahnparameterberechnung und automatischen Programmgenerierung.

Anwendungsbranchen
Serielle Präzisionsschleifbearbeitung von Zahnrädern für Neufahrzeugantriebe, Automatikgetriebe, PKW und verwandte Bereiche.

Haupttechnische Daten (Tabelle)
Nr. | Technische Angabe | Einheit | Wert
Modell | | | YT7226G / YT7226
1 | Max. Werkstückdurchmesser | mm | 260
2 | Max. Modul | mm | 5
3 | Max. Drehzahl Schleifspindel | 1/min | 10000 / 6100
4 | Max. Drehzahl Werkstückspindel | 1/min | 3000 / 1600
5 | Abstand Scheibenmittelpunkt — Tischdrehzentrum | mm | 115 ~ 350
6 | Max. Montagedimension Schleifscheibe | mm | Φ220×Φ76.2×160 / Φ275×Φ160×160
7 | Max. Montagedimension Rolle | mm | Φ140×Φ52×40 / Φ123×Φ52×40
8 | Leistung Schleifspindel | kW | 28.5 / 16

Eigenschaften / technische Spezifikationen

• Modell: YT7226G / YT7226
• Max. Werkstückdurchmesser: 260 mm
• Max. Modul: 5 mm
• Max. Drehzahl Schleifspindel: 10000 / 6100 1/min
• Max. Drehzahl Werkstückspindel: 3000 / 1600 1/min
• Abstand Scheibenmittelpunkt — Tischzentrum: 115 ~ 350 mm
• Max. Montagedimension Schleifscheibe: Φ220×Φ76.2×160 oder Φ275×Φ160×160
• Max. Montagedimension Rolle: Φ140×Φ52×40 oder Φ123×Φ52×40
• Leistung Schleifspindel: 28.5 / 16 kW
• Schleifbahn‑Geschwindigkeit: stabil über 63 m/s
• Doppelwerkstückspindel‑Design; Hilfszykluszeit ≤ 5 s (deutliche Kapazitätssteigerung)
• Positionier-/Verriegelungskonsistenz von Vorder‑/Hintertisch: ≤ 0,005 mm
• Bett‑Zirkulationskühl‑System zur Reduzierung thermischer Verformung
• NC: Siemens 840Dsl/one; unterstützt umfangreiche Automatisierungs‑ und Formkorrekturfunktionen
