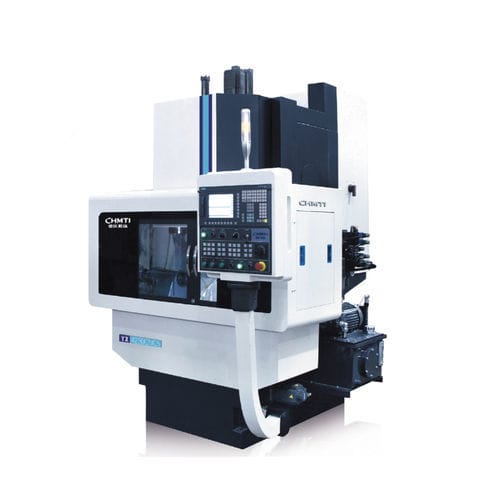

CNC-Verzahnmaschine YX42305

horizontalfür Kegelradgetriebe

Überblick
Hauptsächlich geeignet für die Zahnradbearbeitung in Pkw, Nutzfahrzeugen und Präzisionsgetrieben. Die Bearbeitungsgenauigkeit kann GB/T10095.1-2008 Klasse 5-6 erreichen.

Hauptleistung und Merkmale:

• Die Maschine ist eine fünfachsige CNC-Zahnschabmaschine; jede Bewegungsachse wird von einem unabhängigen AC-Servomotor angetrieben und ermöglicht axiales Schaben, radiales Schaben, diagonales Schaben und tangentiales Schaben.
• Vertikale Anordnung; Säule und Bett sind eine einteilige hochsteife Struktur; der tangentiale Schlitten ist innerhalb des radialen Schlittenbetts angeordnet, was hohe Steifigkeit, kompakte Bauweise und gepflegtes Erscheinungsbild bietet.
• Die X-, Y-, Z-Achsen werden von digitalen Servomotoren mit Kugelspindeln angetrieben, was hohe Positionier- und Wiederholgenauigkeit sowie stabile Bearbeitungspräzision gewährleistet.
• Die Maschine ist mit einer Mensch-Maschine-Schnittstelle ausgestattet; der Bediener gibt Werkzeugparameter, Werkstückparameter, Kompensations- und Schneidparameter über die Dialogoberfläche ein; die Maschine arbeitet automatisch und führt automatische Kompensationen durch.
• Optional lieferbar: automatische Be- und Entladeeinrichtung sowie Portalmechanik für kontinuierliche automatisierte Fertigung.
• Geeignet für das Schaben von außenverzahnten Stirn- und Schrägzahnrädern, Kupplungen und Stufenzahnrädern.

Technische Hauptdaten (Tabelle als Zeilen dargestellt)
Überschrift: Nr. | Haupttechnische Spezifikation | Einheit | YX4230CNC5
1 | Max. Werkstückdurchmesser | mm | 300
2 | Max. Werkstückmodul | m | Achs-Schaben 8, Radial-Schaben 5
3 | Drehzahlbereich des Schabmessers | r/min | 50-500
4 | Vorschubgeschwindigkeit des Arbeitstisches | mm/min | 1-1000
5 | Vorschubgeschwindigkeit des radialen Schlittens | mm/min | 0.2-1000
6 | Vorschubgeschwindigkeit des tangentialen Schlittens | mm/min | 1-500
7 | Distanzbereich vom Rotationszentrum des Schabmessers bis Zentrierdornzentrum | mm | 125-280

Eigenschaften / technische Daten

• Produktname: CNC hoch effiziente Zahnschabmaschine
• Modellnummer: YX4230CNC5
• Anwendbare Branchen: Zahnradbearbeitung für Pkw, Nutzfahrzeuge und Präzisionsgetriebe
• Bearbeitungsgenauigkeit: bis zu GB/T10095.1-2008 Klasse 5-6
• Maschinentyp: fünfachsige CNC-Zahnschabmaschine
• Antriebsart: jede Achse wird von unabhängigen AC-Servomotoren angetrieben (X, Y, Z: digitaler Servomotor + Kugelgewindetrieb)
• Schabarten: axiales Schaben, radiales Schaben, diagonales Schaben, tangentiales Schaben
• Anordnung und Struktur: vertikale Anordnung, Säule und Bett einteilig hochsteif; tangentialer Schlitten im radialen Schlitten angeordnet
• Mensch-Maschine-Schnittstelle: Dialogoberfläche zur Eingabe von Werkzeug-/Werkstück-/Kompensations-/Schneidparametern und automatischer Kompensation
• Automatisierung: optional automatische Be- und Entladung sowie Portalsystem für kontinuierliche Bearbeitung
• Max. Werkstückdurchmesser: 300 mm
• Max. Werkstückmodul: Achs-Schaben 8, Radial-Schaben 5
• Drehzahlbereich des Schabmessers: 50-500 r/min
• Vorschubgeschwindigkeit des Arbeitstisches: 1-1000 mm/min
• Vorschubgeschwindigkeit des radialen Schlittens: 0.2-1000 mm/min
• Vorschubgeschwindigkeit des tangentialen Schlittens: 1-500 mm/min
• Distanzbereich Rotationszentrum Schabmesser – Dornzentrum: 125-280 mm
