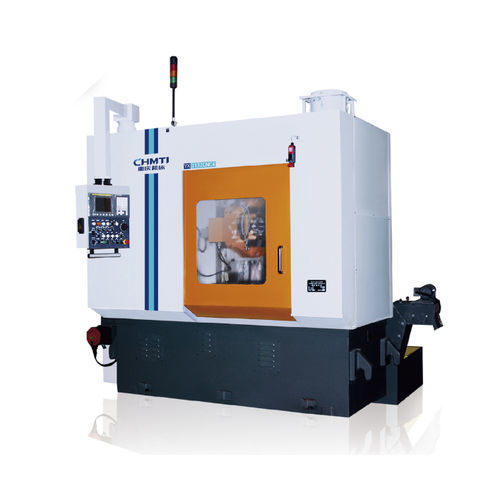

CNC-Verzahnmaschine YX3132

horizontalfür Kegelradgetriebe

Übersicht
Die Maschine wird hauptsächlich für das Wälzfräsen in der Zahnradindustrie eingesetzt und ist geeignet für Pkw, Nutzfahrzeuge, Baumaschinen, Schiffsmaschinen, Landmaschinen, Bergbaumaschinen usw. Die Bearbeitungsgenauigkeit kann nach GB/T10095.1-2008 die Klassen 6-7 erreichen.

Hauptleistungsmerkmale und Eigenschaften:

• Die Maschine ist eine fünfachsige, vierfach gekoppelte CNC-Wälzfräsmaschine mit Nassschnitt.
• Sie verfügt über eine benutzerfreundliche Mensch-Maschine-Schnittstelle, parametrische automatische Programmierung und System-Selbstdiagnosefunktionen.
• Ausgestattet mit vollständiger Schutzhaube, Ölnebelabsaugung, automatischer Späneförderung und automatischer Werkstückspannung; einfach in automatische Zahnradbearbeitungsstraßen integrierbar.
• Standardmäßig mit einem einheimischen CNC-System ausgestattet; FANUC oder SIEMENS optional.
• Bearbeitet zylindrische Stirnräder, Schrägverzahnungen, kleine Kegelverzahnungen, bombierte Zahnräder, Kettenräder, Verzahnungen (Splines), Schneckenräder etc.; unterstützt mehrfach indexierbare Zyklen.

Wesentliche technische Spezifikationen:

• Max. Werkstückdurchmesser: 320 mm
• Max. Werkstückmodul: 8
• Max. Spindeldrehzahl: 540 r/min
• Max. Tischdrehzahl: 32 r/min
• Max. Werkzeuggröße (Ø×L): Φ160×200 mm
• Max. Vorschubweg des Werkzeugs: 150 mm

Eigenschaften / Spezifikationen (Liste)

• Produktname: CNC-Wälzfräsmaschine
• Produktnummer: YX3132CNC
• Anwendungsbereiche: Pkw, Nutzfahrzeuge, Baumaschinen, Schiffsmaschinen, Landmaschinen, Bergbaumaschinen und weitere Zahnradbearbeitungen
• Bearbeitungsgenauigkeit: bis Klasse 6-7 gemäß GB/T10095.1-2008
• Aufbau: fünf Achsen, vierfach gekoppelt, Nassschnitt CNC
• Steuerung: unterstützt einheimische CNC-Systeme; FANUC oder SIEMENS optional
• Wesentliche Abmessungen/Parameter: Max. Werkstückdurchmesser 320 mm; Max. Modul 8; Spindel max 540 r/min; Tisch max 32 r/min; Werkzeug max Φ160×200 mm; Max. Vorschubweg 150 mm
