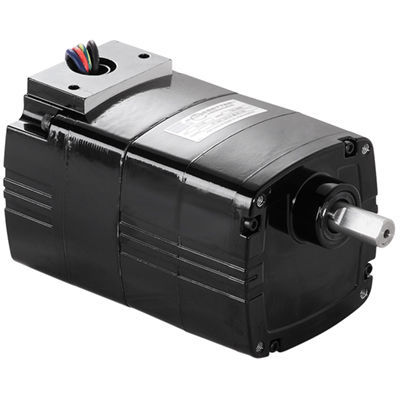

AC-Getriebemotor 1562

einphasigStirnradschrägverzahnt

Produktserie
Metric 30R-D Serie Parallelwellen-AC-Getriebemotor

Spezifikationen
Drehzahl (U/min): 7,8
Nennmoment (Nm): 4,5
Nennmoment (lb-in): 40
Leistung (W): 15
Leistung (HP): 1/48
Volt: 230
Hz: 50
Phasen: 1
Strom (A): 0,17
Übersetzung: 180
Radialbelastung (N): 285
Radialbelastung (lbs): 65
Länge XH (mm): 132,8
Länge XH (inch): 5,2
Gewicht (kg): 2,6
Gewicht (lbs): 5,9
Anschlussplan: 07410021
Kondensator-Artikelnummer: 49400091
Produkttyp: 30R1BECI-D4
HPDecimal: 0,0208

CAD-Zeichnungen / Dateien (verfügbar)

• InfM0348A (PDF-Zeichnung / Modell 1562)
• InfM0348A (DWG-Zeichnung / Modell 1562)
• InfM0348A (STEP-Datei / Modell 1562)

Schaltplan

• Schaltplan (07410021)

Sicherheitsdatenblätter

• Texaco Rando material safety data sheet (bezogenes Schmierstoff-SDS)

Optionale Zubehörteile

• L-Halter-Kit für metrische Typen 30R, 33A, 30R-D, 24A-D, 24A-Z (Modell 1968)
• Gehäuseguss metrische Anschlussdose mit Klemmenblock für 30R Motoren und Getriebemotoren (Modell 1982)
• Kondensator; Kunststoffgehäuse; 1,3 MFD / 450V (Artikel 49400091)
• Gehäuseguss Anschlussdose für 30R Motoren und Getriebemotoren (Modell 5982)

Standardmerkmale

• Metrische Befestigungsgewinde und metrische Antriebswellen-Abmessungen.
• Vollständig geschlossenes, nicht belüftetes Gehäuse, Schutzart IP20.
• Isolationssystem Klasse "B".
• Aluminium-Endplatten für hohe thermische Effizienz und geringes Gewicht.
• Unbelüftetes Getriebegehäuse.
• Industrielle Lippe-Dichtungen an Motor- und Abtriebswellen.
• Nadel-Lager im gesamten Getriebe für erhöhte radiale Belastbarkeit und lange Lebensdauer.
• Dauerhaft geschmierte Zahnräder.
• Verstärktes thermoplastisches Schraubenrad (helical) als Primärzahnrad für Laufruhe und gehärtete Stahl-Stirnräder in nachfolgenden Stufen für hohen Ausgangsdrehmoment und lange Lebensdauer.
• Helicales Ritzel präzise auf der Motorwelle gefertigt für maximale Festigkeit und minimale Geräuschentwicklung.

Technische Daten

• Modell: Model 1562
• Serie: Metric 30R-D Series
• Konfiguration: Parallelwellen-AC-Getriebemotor, einphasig
• Drehzahl: 7,8 U/min
• Nennmoment: 4,5 Nm (40 lb-in)
• Leistung: 15 W (0,0208 HP / 1/48 HP)
• Spannung / Frequenz: 230 V / 50 Hz
• Strom: 0,17 A
• Übersetzung: 180
• Radiale Belastbarkeit: 285 N (65 lbs)
• Länge XH: 132,8 mm (5,2 in)
• Gewicht: 2,6 kg (5,9 lbs)
• Referenz Anschlussplan: 07410021
• Empfohlener Kondensator: Artikel 49400091 (1,3 MFD / 450V)
