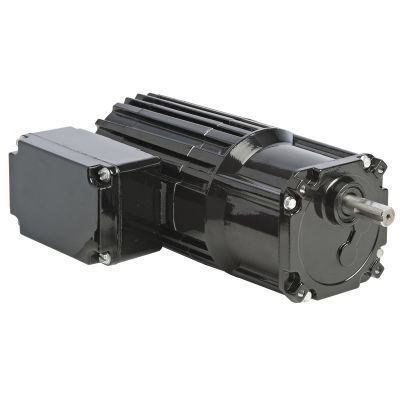

AC-Getriebemotor Model 1453

einphasigStirnradschrägverzahnt

Produkt
Modell 1453 Metric 34R-Z Serie Getriebemotor AC mit Parallelwelle

Spezifikationen (Tabellenangabe)
Drehzahl (rpm): 70
Nennmoment (Nm): 4,5
Nennmoment (lb-in): 40
Leistung (W): 50
Leistung (HP): 1/15
Volt (V): 230
Hz: 50
Phasen: 1
Strom (A): 0,5
Übersetzung: 20
Radiallast (N): 450
Radiallast (lbs): 100
Länge XH (mm): 194
Länge XH (inch): 7.64
Gewicht (kg): 4,5
Gewicht (lbs): 10,1
Anschlussdiagramm: 07410021
Kondensator-Teilenummer: 49401068
Produkttyp: 34R4BFCI-Z2
HPDecimal: 0.0667

Standardmerkmale

• Metrische Befestigungsgewinde und metrische Abmessungen der Antriebswelle.
• Gehäuse vollständig geschlossen, Schutzart IP20.
• Ventilatorgekühlt für hohe Leistungsabgabe.
• Isolationssystem Klasse B betrieben innerhalb der Grenzen von Klasse A zur Verlängerung der Lebensdauer von Wicklungen und Schmierstoff.
• Aluminium-Mittelring und Endkappen für hohe thermische Effizienz und geringes Gewicht.
• Nicht belüftetes Getriebegehäuse.
• Industrielle Lippenabdichtungen an Motor- und Abtriebswellen.
• Nadel-Lagerung durchgehend für erhöhte radiale Tragfähigkeit und lange Lebensdauer.
• Dauerhaft geschmierte Verzahnung mit halbflüssigem Fett für lange Lebensdauer.
• Breites, verstärktes thermoplastisches schrägverzahntes Hauptzahnrad für geringe Geräuschentwicklung und gehärtete Stirnradverzahnungen in nachfolgenden Stufen für hohe Ausgangsdrehmomente.
• Schrägzahn-Pinion präzise auf der Motorwelle gefertigt für maximale Festigkeit und minimale Geräuschentwicklung.

Optionale Zubehörteile

• L-Halter-Kit für 34R-Z Getriebemotoren (Modell 0980)
• Druckguss-Klemmkasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• Druckguss-metrisches Klemmkasten-Kit mit Anschlussklemme für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Kondensator; Kunststoffgehäuse; 5.0 MFD / 400V (Artikel 49401068)
• Großes Druckguss-Klemmkasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lagerbestandsmotoren und Getriebemotoren (Modell 0986)

Verfügbare technische Ressourcen (auf der Seite gelistet)

• CAD-Zeichnungen (PDF / DWG / STEP Formate referenziert)
• Schaltplan (Anschlussdiagramm referenziert)
• Sicherheitsdatenblatt (referenziert)

Technische Daten

• Modell: 1453
• Serie: Metric 34R-Z
• Drehzahl: 70 rpm
• Nennmoment: 4,5 Nm (40 lb-in)
• Leistung: 50 W (1/15 HP)
• Spannung: 230 V, 50 Hz, einphasig
• Strom: 0,5 A
• Übersetzungsverhältnis: 20
• Radialbelastbarkeit: 450 N (100 lbs)
• Länge XH: 194 mm (7,64 in)
• Gewicht: 4,5 kg (10,1 lbs)
• Ref. Anschlussdiagramm: 07410021
• Ref. Kondensator: 49401068
• Produkttyp-Code: 34R4BFCI-Z2
