AC-Getriebemotor 1680

einphasigschrägverzahntParallelwellen

Produkt

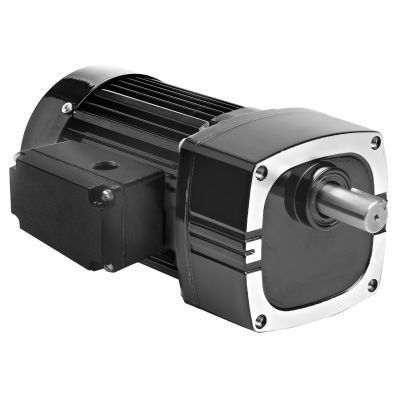

Modell 1680 aus der Metric 42R-E Serie von AC-Getriebemotoren mit Parallelwelle von Bodine Electric. Technische Daten, Standardmerkmale und verfügbare optionale Zubehörteile für dieses Modell sind unten aufgeführt.

SPEZIFIKATIONEN
Drehzahl (rpm): 140
Nennmoment (Nm): 5,6
Nennmoment (lb-in): 50
Leistung (W): 100
Leistung (HP): 1/7.5
Volt: 230 V
Hz: 50
Phasen: 1
Strom (A): 0,78
Übersetzungsverhältnis: 10
Radiallast (N): 1300
Radiallast (lbs): 300
Länge XH (mm): 231
Länge XH (inch): 9,08
Gewicht (kg): 6,8
Gewicht (lbs): 15,3
Anschlussdiagramm: 07410021
Kondensator Best.-Nr.: 49401154
Produkttyp: 42R5BFCI-E2
HP Dezimal: 0,1333

Standardmerkmale

• Metrische Montagegewinde und metrische Antriebswellen‑Abmessungen.
• Unbelüftetes Getriebegehäuse.
• Industrie-Lippendichtungen an Motor- und Abtriebswellen.
• Nadelbuchsen im gesamten Aufbau für erhöhte Radiallastkapazität und lange Lebensdauer.
• Dauerhaft geschmierte Verzahnung mit halbfestes Schmierfett für lange Lebensdauer.
• Selektiv gehärtete Schrägverzahnung für geringe Geräuschentwicklung und hohes Leistungs‑zu‑Volumen Verhältnis.

Optionale Zubehörteile

• L‑Winkel‑Kit für E, F und FX Getriebemotoren (Modell 0969)
• Druckguss‑Anschlusskasten‑Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• L‑Winkel Montagekit für metrische Typ E/F Getriebemotoren (Modell 1969)
• Druckguss metrisches Anschlusskasten‑Kit mit Klemmenblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Kondensator; Kunststoffgehäuse; 7.5MFD 370V (Artikel 49401154)
• Großes Druckguss‑Anschlusskasten‑Kit für 34R, 42R, 48R, 42R‑FX, 33A, 42A Standardmotoren und Getriebemotoren (Modell 0986)

Dokumente (verfügbare Typen)
CAD‑Zeichnungen (PDF, DWG, STEP verfügbar), Anschlussplan (PDF verfügbar), Sicherheitsdatenblätter (PDF verfügbar).

Technische Daten

• Modell: 1680
• Serie: Metric 42R-E
• Konfiguration: AC‑Getriebemotor mit Parallelwelle
• Drehzahl: 140 rpm
• Nennmoment: 5,6 Nm (50 lb‑in)
• Leistung: 100 W (1/7.5 HP, 0,1333 HP Dezimal)
• Spannung / Frequenz: 230 V / 50 Hz
• Phase: Einphasen
• Strom: 0,78 A
• Übersetzungsverhältnis: 10
• Radiallastkapazität: 1300 N (300 lbs)
• Gesamtlänge XH: 231 mm (9,08 in)
• Gewicht: 6,8 kg (15,3 lbs)
• Anschlussdiagramm ID: 07410021
• Empfohlenes Kondensator‑PN: 49401154
• Produkttyp‑Code: 42R5BFCI-E2
