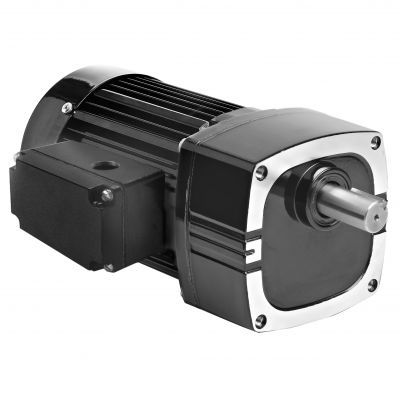

AC-Getriebemotor Model 1680

einphasigschrägverzahntParallelwellen

Produkt
Modell 1680 - Metrische Serie 42R-E Parallelwellen-AC-Getriebemotor, entwickelt für industrielle Anwendungen, die kompakte metrische Montage bei moderatem Drehmoment und Drehzahl erfordern.

Spezifikationen
Drehzahl (U/min) : 140
Nennmoment (Nm) : 5,6
Nennmoment (lb-in) : 50
Leistung (Watt) : 100
Leistung (HP) : 1/7.5
Spannung : 230 V
Hz : 50
Phasen : 1
Strom (A) : 0,78
Übersetzungsverhältnis : 10
Radialbelastung (N) : 1300
Radialbelastung (lbs) : 300
Länge XH (mm) : 231
Länge XH (inch) : 9.08
Gewicht (kg) : 6,8
Gewicht (lbs) : 15,3
Anschlussdiagramm : 07410021
Kondensator-Teilenummer : 49401154
Produkttyp : 42R5BFCI-E2
HP Dezimal : 0.1333

Standardmerkmale

• Metrische Befestigungsgewinde und metrische Abmessungen der Abtriebswelle.
• Nicht belüftetes Getriebegehäuse.
• Industrielle Lippenabdichtungen an Motor- und Abtriebswellen.
• Nadelbuchsen durchgehend zur Erhöhung der radialen Belastbarkeit und Lebensdauer.
• Dauerhaft geschmierte Verzahnung mit halbflüssigem Fett für lange Lebensdauer.
• Selektiv gehärtete schrägverzahnte Gänge für leisen Lauf und hohes Leistungs-zu-Größe-Verhältnis.

CAD-, Anschluss- und Sicherheitsdokumente (verfügbar)

• CAD-Zeichnungen — PDF, DWG, STEP (produktspezifische CAD-Ressourcen für Modell 1680 aufgeführt)
• Anschlussdiagramm — PDF (Referenz Anschlussdiagramm 07410021)
• Sicherheitsdatenblätter — PDF (aufgeführtes Sicherheitsdatenblatt für Imperial Oil)

Optionale Zubehörteile

• L-Winkel-Kit für E-, F- und FX-Getriebemotoren (Modell 0969)
• Druckguss-Klemmenkasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• L-Winkel-Montagekit für metrische Typ E/F Getriebemotoren (Modell 1969)
• Druckguss-metrisches Klemmenkasten-Kit mit Anschlussblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Kondensator; Kunststoffgehäuse; 7.5MFD 370V (Artikel 49401154)
• Großes Druckguss-Klemmenkasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lager-Motoren und Getriebemotoren (Modell 0986)

Hinweise
Alle angegebenen Spezifikationen gelten produktspezifisch für Modell 1680. Der Online-Preis versteht sich ohne Steuern, Versand und Bearbeitungsgebühren.

Technische Merkmale

• Drehzahl: 140 U/min
• Nennmoment: 5,6 Nm (50 lb-in)
• Leistung: 100 W (0,1333 HP / 1/7.5 HP)
• Spannung: 230 V, 50 Hz, einphasig
• Strom: 0,78 A
• Übersetzungsverhältnis: 10
• Radialbelastbarkeit: 1300 N (300 lbs)
• Gesamtlänge (XH): 231 mm / 9.08 in
• Gewicht: 6,8 kg / 15,3 lbs
• Referenz Anschlussdiagramm: 07410021
• Kondensator-Teilenummer: 49401154
• Produkttyp: 42R5BFCI-E2
