AC-Getriebemotor Model 1683
einphasigschrägverzahntParallelwellen

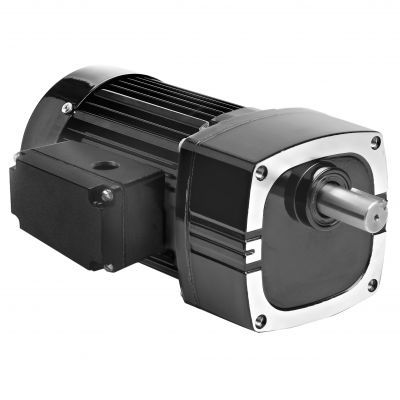

AC-Getriebemotor - Model 1683 - BODINE ELECTRIC COMPANY - einphasig / schrägverzahnt / Parallelwellen
AC-Getriebemotor - Model 1683 - BODINE ELECTRIC COMPANY - einphasig / schrägverzahnt / Parallelwellen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von BODINE ELECTRIC COMPANY

Eigenschaften

Motor
AC, einphasig
Typ
schrägverzahnt
Achsenausrichtung
Parallelwellen
Leistung
50 W...100 W
Drehmoment
10 - 20 Nm
Performance
geräuscharm, Hochleistung
Weitere Eigenschaften
Anlauf- und Betriebskondensator
Untersetzungsverhältnis

30 unit

Rotationsgeschwindigkeit

47 rpm
(295,3097 rad.min-1)

Beschreibung

Produktübersicht
Modell 1683 aus der Metric 42R-E Serie ist ein Parallelwellen-AC-Getriebemotor, ausgelegt für metrische Befestigung und metrische Abtriebswellenmaße. Das Gerät verfügt über ein unbelüftetes Getriebegehäuse, industrielle Lippenabdichtungen an Motor- und Abtriebswellen, Nadellager in allen Bereichen sowie dauerhaft geschmierte, halbflüssige Fettgetriebe und selektiv gehärtete Schrägverzahnung für geräuscharmen Betrieb und hohes Leistungs-zu-Größe-Verhältnis.

CAD-Zeichnungen / Downloads
  • PDF (CAD-Zeichnung / Produktinformationen)
  • DWG (CAD-Zeichnung)
  • STEP (3D-Modell)


Verdrahtung und Sicherheit
  • Verdrahtungsplan verfügbar (Referenz: wiring diagram 07410021)
  • Sicherheitsdatenblatt verfügbar (imperial oil safety)


Optionale Zubehörteile
  • L-Haltewinkel-Kit für E-, F- und FX-Getriebemotoren (Modell 0969)
  • Druckguss-Klemmenkastensatz für Motoren und Getriebemotoren 33A, 34R, 42A, 42R und 48R (Modell 0984)
  • L-Haltewinkel-Montagekit für metrische Typ E/F Getriebemotoren (Modell 1969)
  • Druckguss-metrisches Klemmenkastensatz mit Klemmenblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
  • Kondensator; Kunststoffgehäuse; 7.5MFD 370V (Artikel 49401154)
  • Großer Druckguss-Klemmenkastensatz für 34R, 42R, 48R, 42R-FX, 33A, 42A Lager-Motoren und Getriebemotoren (Modell 0986)


STANDARDMERKMALE
  • Metrische Montagegewinde und metrische Abtriebswellenmaße
  • Unbelüftetes Getriebegehäuse
  • Industrielle Lippenabdichtungen an Motor- und Abtriebswellen
  • Nadellager im gesamten Bereich für erhöhte radiale Tragfähigkeit und lange Lebensdauer
  • Dauerhaft geschmierte Verzahnung mit halbflüssigem Fett für lange Lebensdauer
  • Selektiv gehärtete Schrägverzahnung für Geräuscharmut und hohes Leistungs-zu-Größe-Verhältnis


Technische Daten
  • Drehzahl (rpm): 47
  • Nennmoment (Nm): 16.7
  • Nennmoment (lb-in): 148
  • Leistung (W): 100
  • Leistung (HP): 1/7.5
  • Volt: 230
  • Hz: 50
  • Phasen: 1
  • Ampere: 0.78
  • Übersetzung: 30
  • Radiallast (N): 1300
  • Radiallast (lbs): 300
  • Länge XH (mm): 231
  • Länge XH (inch): 9.08
  • Gewicht (kg): 6.8
  • Gewicht (lbs): 15.3
  • Anschlussdiagramm: 07410021
  • Teilenummer Kondensator: 49401154
  • Produkttyp: 42R5BFCI-E3
  • HP Dezimal: 0.1333
