AC-Getriebemotor Model 1685

schrägverzahntParallelwellen50 W...100 W

Produkt

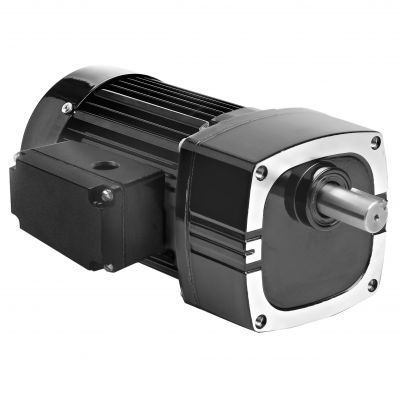

Metric 42R-E Serie AC-Getriebemotor mit Parallelwelle, Modell 1685. Der Produktbildtitel gibt an: "Bodine Electric, 1685, 23 Rpm, 297.0000 lb-in, 2/15 hp, 230 ac."

Verfügbare Downloads (nach Typ)
CAD-Zeichnungen (PDF/DWG/STEP über Download auf der Website verfügbar), Schaltplan (produktspezifischer Schaltplan verfügbar), Sicherheitsdatenblätter (relevantes Sicherheitsdatenblatt verfügbar).

Optionale Zubehörteile

• L-Winkel-Kit für E, F und FX Getriebemotoren (Modell 0969)
• Druckguss-Anschlusskasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• L-Winkel-Montagekit für metrische Typ E/F Getriebemotoren (Modell 1969)
• Druckguss-metrisches Anschlusskasten-Kit mit Klemmleiste für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 1984)
• Kondensator; Kunststoffgehäuse; 7.5 MFD 370 V (Artikel 49401154)
• Großes Druckguss-Anschlusskasten-Kit für Standardmotoren und Getriebemotoren 34R, 42R, 48R, 42R-FX, 33A, 42A (Modell 0986)

Standardmerkmale

• Metrische Befestigungsgewinde und metrische Antriebswellenabmessungen.
• Nicht belüftetes Getriebegehäuse.
• Industrielle Lippen-Dichtungen an Motor- und Abtriebswellen.
• Nadelkränze im gesamten Aufbau zur Erhöhung der radialen Tragfähigkeit und Lebensdauer.
• Dauerhaft geschmierte Verzahnung mit halbflüssigem Fett für lange Lebensdauer.
• Selektiv gehärtete schrägverzahnte Zahnräder für Laufruhe und hohes Leistungs-/Größenverhältnis.
