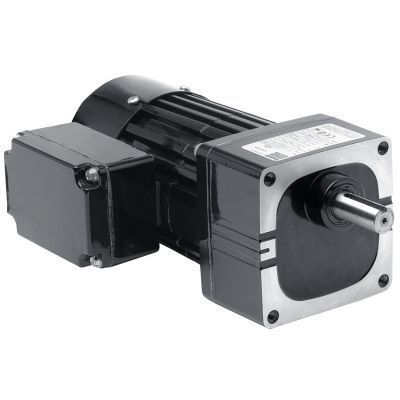

AC-Getriebemotor Model 1477

einphasigStirnradschrägverzahnt

Produkt
AC-Getriebemotor mit Parallelwelle Modell 1477, Serie Metric 34R‑W, ausgelegt für industrielle Anwendungen mit niedriger Drehzahl und hohem Drehmoment. Einphasige Einheit, ausgelegt für 230 V, 50 Hz.

Spezifikationen
Drehzahl (U/min): 4,5
Nennmoment (Nm): 19,8
Nennmoment (lb-in): 175
Leistung (W): 75
Leistung (HP): 1/10
Spannung (V): 230
Frequenz (Hz): 50
Phasen: 1
Strom (A): 0,60
Übersetzung: 312,4
Radialbelastung (N): 575
Radialbelastung (lbs): 130
Länge XH (mm): 234
Länge XH (in): 9,2
Gewicht (kg): 5,7
Gewicht (lbs): 12,8
Anschlussplan: 07410021
Kondensator Teilenummer: 49401154
Produkttyp: 34R6BFCI-W4
HPDecimal: 0,1

Verfügbare Downloads / Zeichnungen (auf der Produktseite aufgeführt)

• CAD-Zeichnungen: PDF, DWG, STEP (Downloadoptionen auf der Produktseite)
• Schaltplan (bezeichnet durch die Anschlussplan-Nummer)
• Sicherheitsdatenblatt für Schmiermittel (auf der Produktseite referenziert)

Optionale Zubehörteile

• L-Winkel-Kit für W- und WX-Getriebemotoren (Modell 0970)
• Druckguss-Klemmkastenset für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• L-Winkel-Montagekit für metrische W-Getriebemotoren (Modell 1970)
• Druckguss-metrisches Klemmkastenset mit Anschlusssatz für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 1984)
• Kondensator; Kunststoffgehäuse; 7,5 MFD 370 V (Artikel 49401154)
• Großes Druckguss-Klemmkastenset für 34R, 42R, 48R, 42R-FX, 33A, 42A Lagerbestandsmotoren und -getriebemotoren (Modell 0986)

Standardmerkmale

• Metrische Montagegewinde und metrische Wellendimensionen.
• Vollständig geschlossen, Schutzart IP-20.
• Ventilatorgekühlt für hohe Ausgangsleistung.
• Isolationssystem Klasse B, betrieben innerhalb der Klasse A-Grenzen zur Verlängerung der Lebensdauer von Wicklungen und Schmiermittel.
• Aluminium-Zentralring und Abdeckungen für hohe thermische Effizienz und geringes Gewicht.
• Unbelüftetes Getriebegehäuse.
• Industrielle Lippenabdichtungen an Motor- und Abtriebswellen.
• Nadelrollenlager in allen Stufen für erhöhte radiale Tragfähigkeit und lange Lebensdauer.
• Dauerhaft geschmierte Verzahnung mit halbflüssigem Fett für lange Lebensdauer.
• Breites verstärktes thermoplastisches Schrägrad für leisen Lauf und gehärtete Stirnverzahnung in nachfolgenden Stufen für hohes Ausgangsdrehmoment.
• Schrägverzahnung am Antriebsritzel präzise auf der Motorwelle gefertigt für maximale Festigkeit und minimalen Geräuschpegel.

Hinweise
Einphasige Einheit 230 V, 50 Hz; Übersetzung 312,4. Auf der Produktseite finden Sie die aufgeführten Zubehörteile sowie die herunterladbaren Zeichnungen/Datenblätter.

Technische Daten

• Modell: 1477
• Serie: Metric 34R‑W
• Drehzahl (U/min): 4,5
• Nennmoment: 19,8 Nm / 175 lb-in
• Leistung: 75 W (0,1 HP)
• Spannung: 230 V
• Frequenz: 50 Hz
• Phasen: 1
• Strom: 0,60 A
• Übersetzung: 312,4
• Radialbelastung: 575 N (130 lbs)
• Länge XH: 234 mm (9,2 in)
• Gewicht: 5,7 kg (12,8 lbs)
• Referenz Anschlussplan: 07410021
• Kondensator Teilenummer: 49401154
• Produkttyp: 34R6BFCI-W4
