AC-Getriebemotor Model 1571

einphasigStirnradschrägverzahnt

Produkt

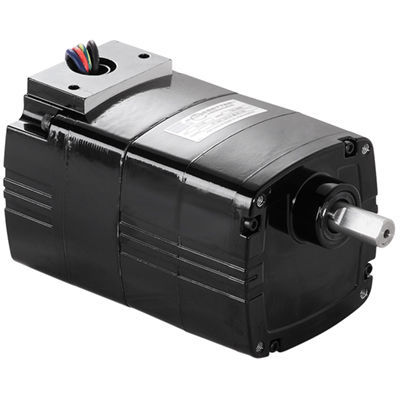

AC-Getriebemotor mit Parallelwelle Modell 1571, Serie Metric 30R-D.

Übersicht
Getriebemotor mit Parallelwelle, ausgelegt für metrische Montagegewinde und metrische Antriebswellenmaße. Vollständig geschlossenes, unverkleidetes (non-ventilated) Gehäuse mit Isolationsklasse B und Aluminium-Endkappen für verbesserte Wärmeabfuhr. Industrielle Dichtungen und Nadellager bieten erhöhte radiale Tragfähigkeit und lange Lebensdauer.

Spezifikationen

• Drehzahl (U/min): 117
• Nennmoment: 1,1 Nm (9,7 lb-in)
• Leistung: 18 W (0,0243 HP)
• Spannung / Frequenz: 230 V / 50 Hz
• Phasen: Einphasen
• Strom: 0,21 A
• Übersetzungsverhältnis: 12
• Radiale Traglast: 285 N (65 lbs)
• Länge XH: 139,2 mm (5,5 in)
• Gewicht: 2,8 kg (6,3 lbs)
• Anschlussplan: 07410021
• Kondensator-Teilenummer: 49400091
• Produkttyp: 30R2BECI-D3

Standardmerkmale

• Metrische Befestigungsgewinde und metrische Antriebswellenmaße.
• Vollständig geschlossen, nicht belüftet (IP-20).
• Isolationssystem Klasse B.
• Aluminium-Endkappen für hohe thermische Effizienz und geringes Gewicht.
• Unbelüftetes Getriebegehäuse.
• Industrielle Lippen­dichtungen an Motor- und Abtriebswelle.
• Nadellager im gesamten Aufbau für erhöhte radiale Tragfähigkeit und lange Lebensdauer.
• Dauerhaft geschmierte Getriebe.
• Verstärktes thermoplastisches Stirnrad (Schrägverzahnung) für Laufruhe und gehärtete Stahlzahnräder in nachfolgenden Stufen für hohes Abtriebsdrehmoment.
• Schrägverzahntes Ritzel präzise auf der Motorwelle gefertigt für maximale Festigkeit und minimales Geräusch.

Optionale Zubehörteile

• L-Halter-Kit für metrische Typen 30R, 33A, 30R-D, 24A-D, 24A-Z (Modell 1968)
• Druckguss-Metrik-Klemmenkasten mit Anschlussblock für 30R Motoren und Getriebemotoren (Modell 1982)
• Kondensator; Kunststoffgehäuse; 1,3 MFD / 450 V (Artikel 49400091)
• L-Halter-Kit für 30R und 33A Motoren, 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z und 33A-Z Getriebemotoren (Modell 5968)
• Druckguss-Klemmenkasten für 30R Motoren und Getriebemotoren (Modell 5982)

Downloads
CAD-Zeichnungen verfügbar (PDF, DWG, STEP). Schaltplan verfügbar. Sicherheitsdatenblätter verfügbar.

Technische Daten

• Modell: Model 1571
• Serie: Metric 30R-D
• Drehzahl: 117 RPM
• Nennmoment: 1,1 Nm (9,7 lb-in)
• Leistung: 18 W (1/41 HP, 0,0243 HPDecimal)
• Spannung / Frequenz: 230 V / 50 Hz
• Phasen: Einphasen
• Strom: 0,21 A
• Übersetzungsverhältnis: 12
• Radiale Traglast: 285 N (65 lbs)
• Länge XH: 139,2 mm (5,5 in)
• Gewicht: 2,8 kg (6,3 lbs)
• Anschlussplan: 07410021
• Kondensator-Teilenummer: 49400091
• Produkttyp: 30R2BECI-D3
