AC-Getriebemotor Model 1669

einphasigschrägverzahntParallelwellen

Produkt

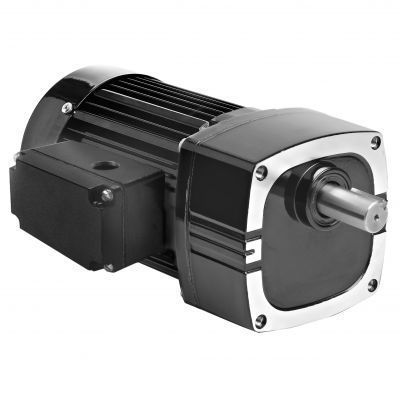

Parallelwellen-AC-Getriebemotor Modell 1669 — Serie Metric 42R-E. 100 W Einphasenmotor, 7,8 U/min (Übersetzung 180), Nennmoment 38,5 Nm.

Serie / Kategorie
Serie Metric 42R-E — Parallelwellen-AC-Getriebemotoren für industrielle Antriebs- und Positionieranwendungen.

Spezifikationen (laut Produkttabelle)

• Drehzahl (U/min): 7,8
• Nennmoment: 38,5 Nm / 341 lb-in
• Leistung: 100 W (0,1333 PS)
• Spannung: 230 V
• Frequenz: 50 Hz
• Phasen: Einphasig (1)
• Strom: 0,78 A
• Übersetzung: 180
• Radialbelastung Kapazität: 900 N / 200 lbs
• Länge XH: 231 mm / 9,08 in
• Gewicht: 6,8 kg / 15,3 lbs
• Schaltplan: 07410021
• Kondensator Artikelnummer: 49401154
• Produkttyp: 42R5BFCI-E4

Standardmerkmale

• Metrische Montagegewinde und metrische Abmessungen der Antriebswelle.
• Unbelüftetes Getriebegehäuse.
• Industrie-Lippendichtungen an Motor- und Abtriebswellen.
• Nadelrollenlager im gesamten Getriebe für erhöhte Radialbelastbarkeit und lange Lebensdauer.
• Dauerhaft geschmierte Verzahnung mit halbflüssigem Fett.
• Selektiv gehärtete schrägverzahnte Zahnräder für leisen Lauf und hohes Leistungs-/Größenverhältnis.

Optionale Zubehörteile

• L-Winkel-Kit für E-, F- und FX-Getriebemotoren (Modell 0969)
• Druckguss-Klemmenkasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• L-Winkel-Montagekit für metrische E/F-Getriebemotoren (Modell 1969)
• Druckguss-metrisches Klemmenkasten-Kit mit Anschlussleiste für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Kondensator, Kunststoffgehäuse, 7,5 MFD 370 V (Artikel 49401154)
• Großes Druckguss-Klemmenkasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A (Modell 0986)

Dokumente & Zeichnungen (verfügbare Typen)
CAD-Zeichnungen (PDF, DWG, STEP) für Modell 1669; Schaltplan Referenz 07410021; Sicherheitsdatenblatt (Imperial Oil Safety).

Technische Daten

• Modell: 1669
• Serie: Metric 42R-E
• Drehzahl: 7,8 U/min
• Nennmoment: 38,5 Nm / 341 lb-in
• Leistung: 100 W (0,1333 PS)
• Spannung: 230 V
• Frequenz: 50 Hz
• Phasen: 1 (einphasig)
• Strom: 0,78 A
• Übersetzung: 180
• Radialbelastung Kapazität: 900 N / 200 lbs
• Länge XH: 231 mm / 9,08 in
• Gewicht: 6,8 kg / 15,3 lbs
• Schaltplan-Referenz: 07410021
• Kondensator Artikelnummer: 49401154
• Produkttyp-Code: 42R5BFCI-E4
