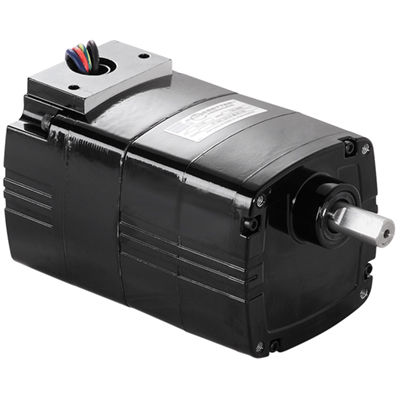

AC-Getriebemotor 1574

einphasigStirnradschrägverzahnt

Produktübersicht
Modell 1574 Metrische 30R-D Serie Wechselstrom-Getriebemotor mit Parallelwelle. Entwickelt für metrische Montage und metrische Abtriebswellenmaße, vollständig geschlossene, unbelüftete Ausführung mit Isolierung Klasse B und Aluminium-Deckeln für thermische Leistung und geringes Gewicht.

Spezifikationstabelle
Drehzahl (rpm): 23
Nenndrehmoment (Nm): 4,5
Nenndrehmoment (lb-in): 40
Leistung (W): 18
Leistung (HP): 1/41
Volt: 230
Hz: 50
Phasen: 1
Strom (A): 0,21
Übersetzungsverhältnis: 60
Radiallast (N): 285
Radiallast (lbs): 65
Länge XH (mm): 139,2
Länge XH (inch): 5,5
Gewicht (kg): 2,8
Gewicht (lbs): 6,3
Anschlussplan: 07410021
Teilenummer Kondensator: 49400091
Produkttyp: 30R2BECI-D3
HPDecimal: 0,0243

Downloads / Zeichnungen

• CAD-Zeichnungen verfügbar für Modell 1574: PDF, DWG, STEP.
• Schaltplan-Referenz: 07410021.
• Gefahrenstoffdatenblatt aufgeführt: Texaco Rando Material Safety Data Sheet.

Optionale Zubehörteile

• L‑Winkel‑Bausatz für metrische Typen 30R, 33A, 30R‑D, 24A‑D, 24A‑Z (Modell 1968)
• Druckguss‑metrische Anschlussdose mit Anschlussblock für 30R Motoren und Getriebemotoren (Modell 1982)
• Kondensator; Kunststoffgehäuse; 1,3 MFD / 450V (Artikel 49400091)
• L‑Winkel‑Bausatz für 30R und 33A Motoren, 30R‑D, 22B‑D, 22B‑Z, 24A‑D, 24A‑Z und 33A‑Z Getriebemotoren (Modell 5968)
• Druckguss Anschlussdose für 30R Motoren und Getriebemotoren (Modell 5982)

Standardmerkmale

• Metrische Montagegewinde und metrische Abtriebswellenmaße.
• Vollständig geschlossen, unbelüftet, Schutzart IP-20.
• Isolationssystem Klasse „B“.
• Aluminium-Deckel für hohe thermische Leistung und geringes Gewicht.
• Unbelüftetes Getriebegehäuse.
• Industrielle Lippenwellendichtringe an Motor- und Abtriebswellen.
• Nadelrollenlager im gesamten Getriebe für erhöhte radiale Belastbarkeit und lange Lebensdauer.
• Dauerhaft geschmierte Getriebe.
• Verstärktes thermoplastisches schrägverzahntes Stirnrad als Primärzahnrad für Geräuscharmut und gehärtete Stahllaufräder in nachfolgenden Stufen für hohes Ausgangsdrehmoment und lange Lebensdauer.
• Schrägverzahntes Ritzel präzise auf der Motorwelle gefertigt für maximale Festigkeit und minimale Geräuschentwicklung.

Zusätzliche Bestell- und Preisinformationen
Verfügbarkeit: Bestellmenge 1-25. Webpreis versteht sich zuzüglich Steuern, Versand und Bearbeitungsgebühren. Alle Preise in US-Dollar.

Eigenschaften / Technische Spezifikationen

• Drehzahl: 23 rpm
• Nenndrehmoment: 4,5 Nm (40 lb-in)
• Leistung: 18 W (1/41 HP; HPDecimal 0,0243)
• Spannung: 230 V, 50 Hz, einphasig
• Strom: 0,21 A
• Übersetzungsverhältnis: 60
• Radiale Belastbarkeit: 285 N (65 lbs)
• Länge XH: 139,2 mm (5,5 in)
• Gewicht: 2,8 kg (6,3 lbs)
• Ref. Anschlussplan: 07410021
• Teilenummer Kondensator: 49400091
• Produkttyp: 30R2BECI-D3
