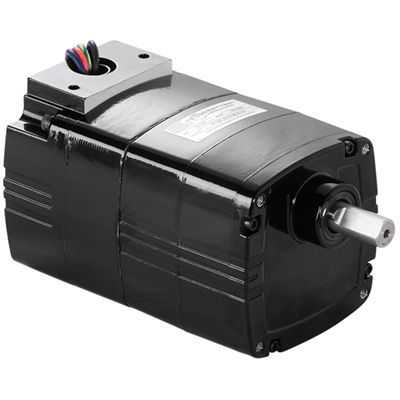

AC-Getriebemotor 1572

einphasigStirnradschrägverzahnt

Produkt
Modell 1572 aus der Metric 30R-D Serie der Parallelwellen-AC-Getriebemotoren. Einphasiges 50 Hz, 230 V Gerät für niederfrequente, niederleistungs industrielle Anwendungen. Dauerhaft geschmierte Verzahnung und metrische Befestigungs-/Abtriebswellenmaße für einfache Integration in metrische Systeme.

SPEZIFIKATIONEN
Drehzahl (U/min): 78
Nennmoment (Nm): 1,6
Nennmoment (lb-in): 14
Leistung (W): 18
Leistung (HP): 0,0243 (≈1/41 HP)
Spannung: 230 V
Frequenz: 50 Hz
Phasen: 1
Strom (A): 0,21
Übersetzungsverhältnis: 18
Radiallast (N): 285
Radiallast (lbs): 65
Länge XH (mm): 139,2
Länge XH (inch): 5,5
Gewicht (kg): 2,8
Gewicht (lbs): 6,3
Schaltplan: 07410021
Kondensator-Teilenummer: 49400091
Produkttyp: 30R2BECI-D3

STANDARDMERKMALE

• Metrische Montagegewinde und metrische Abtriebswellenmaße für direkte Kompatibilität.
• Vollständig gekapseltes, nicht belüftetes Design (IP20).
• Isoliersystem Klasse B geeignet für übliche industrielle Umgebungen.
• Aluminium-Enddeckel für verbesserte Wärmeableitung und geringeres Gewicht.
• Unbelüftetes Getriebegehäuse zur Schmierstoffhaltung und verringerten Kontaminationsaufnahme.
• Industrielle Lippenabdichtungen an Motor- und Abtriebswellen.
• Nadelhalterungen im gesamten Aufbau zur Erhöhung der radialen Tragfähigkeit und Lebensdauer.
• Dauerhaft geschmierte Verzahnung zur Reduzierung des Wartungsaufwands.
• Verstärktes thermoplastisches Schrägrad als Primärzahnrad für geringe Geräuschentwicklung und gehärtete Stirnräder in den nachfolgenden Stufen für hohe Ausgangsdrehmomente und Langlebigkeit.
• Schrägverzahnungspinion präzise auf der Motorwelle gefertigt für maximale Festigkeit und minimale Geräuschentwicklung.

OPTIONALE ZUBEHÖRE

• L-Winkel-Kit für metrische Typen 30R, 33A, 30R-D, 24A-D, 24A-Z (Modell 1968).
• Druckguss-metrische Anschlussdose mit Klemmenblock für 30R Motoren und Getriebemotoren (Modell 1982).
• Kondensator, Kunststoffgehäuse, 1,3 µF / 450 V (Teilenr. 49400091).
• L-Winkel-Kit für 30R und 33A Motoren sowie diverse Getriebemotoren (Modell 5968).
• Druckguss-Anschlussdose für 30R Motoren und Getriebemotoren (Modell 5982).

DOKUMENTE & ZEICHNUNGEN
CAD-Zeichnungen verfügbar in PDF/DWG/STEP, Schaltplan und Sicherheitsdatenblätter verfügbar für dieses Modell (Dokumente auf Anfrage).

Technische Spezifikationen

• Serie: Metric 30R-D Parallelwellen-AC-Getriebemotor
• Modell: 1572
• Drehzahl: 78 U/min
• Nennmoment: 1,6 Nm (14 lb-in)
• Leistung: 18 W (≈0,0243 HP / 1/41 HP)
• Spannung: 230 V AC
• Frequenz: 50 Hz
• Phase: Einphasen
• Strom: 0,21 A
• Übersetzung: 18
• Radiallastkapazität: 285 N (65 lbs)
• Gesamtlänge (XH): 139,2 mm / 5,5 in
• Gewicht: 2,8 kg / 6,3 lbs
• Referenz Schaltplan: 07410021
• Empfohlene Kondensator-Teilenummer: 49400091
• Produkttyp-Code: 30R2BECI-D3
