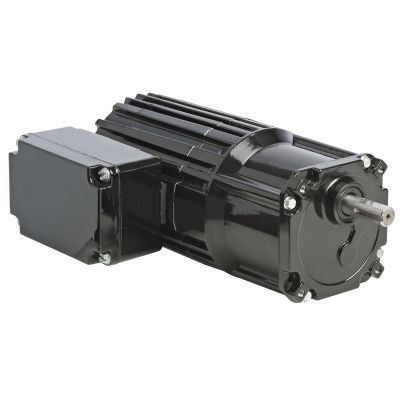

AC-Getriebemotor Model 1451

einphasigStirnradschrägverzahnt

Produkt
Modell 1451 ist ein Parallelwellen-AC-Getriebemotor der metrischen Serie 34R-Z mit 50 W Leistung für kompakte einphasige Industrieantriebe. Händler, Steuerungen und Zubehör für dieses Modell verfügbar.

Spezifikationen
Drehzahl (rpm): 233
Nennmoment (Nm): 1,4
Nennmoment (lb-in): 12
Leistung (Watt): 50
Leistung (HP): 1/15
Spannung: 230 V
Hz: 50
Phasen: 1
Strom (A): 0,5
Übersetzungsverhältnis: 6
Radiallast (N): 450
Radiallast (lbs): 100
Länge XH (mm): 194
Länge XH (inch): 7.64
Gewicht (kg): 4,5
Gewicht (lbs): 10.1
Anschlussplan: 07410021
Kondensator-Teilenummer: 49401068
Produkttyp: 34R4BFCI-Z2
HPDecimal: 0.0667

Standardmerkmale

• Metrische Montagegewinde und metrische Antriebswellendimensionen.
• Gehäuse vollständig geschlossen, Schutzart IP20.
• Lüftergekühlte Ausführung zur Aufrechterhaltung der Ausgangsleistung.
• Isolationsklasse B, betrieben innerhalb der Grenzen von Klasse A zur Verlängerung der Lebensdauer von Wicklungen und Schmierstoffen.
• Aluminium-Mittelring und Deckel für hohe thermische Effizienz und geringes Gewicht.
• Nicht belüftetes Getriebegehäuse.
• Industrielle Lippenabdichtungen an Motor- und Abtriebswellen.
• Nadelrollenlager über alle Lagerstellen zur Erhöhung der radialen Belastbarkeit und Lebensdauer.
• Dauerhaft geschmierte Verzahnungen mit halbflüssigem Fett.
• Breites verstärktes thermoplastisches Schraubenrad als Primärzahnrad für Laufruhe und gehärtete Stirnräder auf nachfolgenden Stufen für hohen Drehmomentausgang und lange Lebensdauer.
• Schrägverzahnung des Ritzels präzise auf der Motorwelle gefertigt für maximale Festigkeit und minimale Geräuschentwicklung.

Optionale Zubehörteile

• L‑Halterungs-Kit für 34R-Z Getriebemotoren [Modell 0980]
• Druckguss-Anschlusskasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren [Modell 0984]
• Druckguss-metrisches Anschlusskasten-Kit mit Klemmenblock für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren [Modell 1984]
• Kondensator; Kunststoffgehäuse; 5.0 MFD / 400V [Artikel 49401068]
• Großer Druckguss-Anschlusskasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lager-Motoren und Getriebemotoren [Modell 0986]

CAD / Zeichnungen / Verkabelung / Sicherheit

• CAD-Zeichnungen verfügbar: PDF, DWG, STEP (produktspezifische Dateien für Modell 1451)
• Schaltplan verfügbar (Anschlussplan-ID: 07410021)
• Sicherheitsdatenblatt referenziert für zugehörige Materialien

Technische Daten

• Drehzahl: 233 rpm
• Nennmoment: 1,4 Nm (12 lb-in)
• Leistung: 50 W (1/15 HP, HPDecimal 0.0667)
• Spannung: 230 V, 50 Hz, einphasig
• Strom: 0,5 A
• Übersetzungsverhältnis: 6
• Radialbelastungsfähigkeit: 450 N (100 lbs)
• Gesamtlänge XH: 194 mm (7.64 in)
• Gewicht: 4,5 kg (10,1 lbs)
• Referenz Anschlussplan: 07410021
• Kondensator-Teilenummer: 49401068
• Produkttyp: 34R4BFCI-Z2
