AC-Getriebemotor Model 1449

einphasigStirnradschrägverzahnt

Produkt

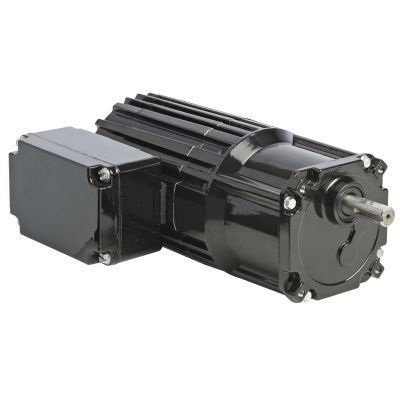

Parallelwellen-AC-Getriebemotor Modell 1449, 34R-Z-Serie (Product Type: 34R4BFCI-Z4), einphasig, 230 V.

Spezifikationen (Zusammenfassung)

• Drehzahl (U/min): 7,8
• Nennmoment: 11,3 Nm (100 lb-in)
• Leistung: 50 W (1/15 HP, HPDecimal 0.0667)
• Spannung / Frequenz: 230 V, 50 Hz
• Phasen: Einphasig (1)
• Strom: 0,5 A
• Übersetzungsverhältnis: 180
• Radiallastkapazität: 555 N (125 lbs)
• Länge XH: 217 mm / 8,54 in
• Gewicht: 4,5 kg / 10,1 lbs
• Anschlussplan: 07410021
• Kondensator-Teilenummer: 49401068

Standardmerkmale

• Metrische Befestigungsgewinde und metrische Abtriebswellenmaße für direkte Integration in metrische Systeme.
• Vollständig geschlossene Ausführung mit Schutzart IP-20.
• Ventilatorgekühlter Motor zur Aufrechterhaltung der Dauerleistung bei Nennlast.
• Isolationsklasse B, betrieben innerhalb von Klasse-A-Grenzen, zur Verlängerung von Wicklungs- und Schmierstofflebensdauer.
• Aluminium-Mittelring und Gehäusedeckel für verbesserte Wärmeabfuhr und geringes Gewicht.
• Unbelüftetes Getriebegehäuse zum Schutz der Verzahnung in industriellen Umgebungen.
• Industrielle Lippendichtungen an Motor- und Abtriebswellen.
• Nadelbüchsen über alle Stufen für erhöhte radiale Lastaufnahme.
• Permanent geschmierte Verzahnung mit halbflüssigem Fett für lange Wartungsintervalle.
• Breites verstärktes thermoplastisches Stirnrad in der ersten Stufe für Laufruhe; gehärtete Stahlzahnräder in den Folge­stufen für hohes Ausgangsdrehmoment.
• Helical-Pinion präzise auf der Motorwelle gefertigt für maximale Festigkeit und minimale Geräuschentwicklung.

Optionale Zubehörteile

• L‑Bracket-Kit für 34R-Z Getriebemotoren (Modell 0980)
• Druckguss-Anschlusskasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• Druckguss-metrisches Anschlusskasten-Kit mit Klemmenblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Kondensator, Kunststoffgehäuse, 5,0 µF / 400 V (Artikel 49401068)
• Großes Druckguss-Anschlusskasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A (Modell 0986)

Verfügbare CAD / Zeichnungen / Verdrahtung / Sicherheitsunterlagen

• CAD-Zeichnungen verfügbar in PDF-, DWG- und STEP-Formaten (Modell 1449)
• Verdrahtungsplan verfügbar (Anschlussplan 07410021)
• Sicherheitsdatenblatt verfügbar

Technische Daten

• Drehzahl (U/min): 7,8
• Nennmoment: 11,3 Nm (100 lb-in)
• Leistung: 50 W (1/15 HP, HPDecimal 0.0667)
• Spannung / Frequenz: 230 V, 50 Hz
• Phasen: 1 (einphasig)
• Strom: 0,5 A
• Übersetzungsverhältnis: 180
• Radiallastkapazität: 555 N (125 lbs)
• Länge XH: 217 mm / 8,54 in
• Gewicht: 4,5 kg / 10,1 lbs
• Anschlussplan: 07410021
• Kondensator-Teilenummer: 49401068
• Product Type: 34R4BFCI-Z4
