AC-Getriebemotor 1455

einphasigStirnradschrägverzahnt

Produktübersicht

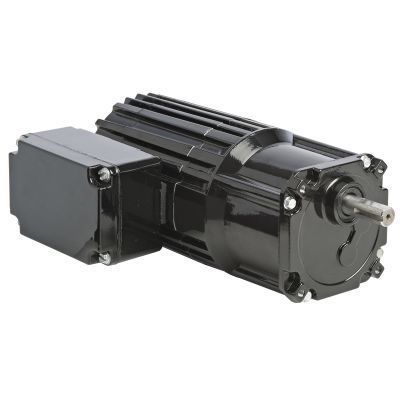

AC-Getriebemotor mit Parallelwelle Modell 1455 Metric 34R-Z Series von Bodine Electric. Ausgelegt für metrische Befestigungen und metrische Antriebswellenabmessungen; geschlossene Bauweise IP-20 und lüftergekühlt für hohe Ausgangsleistung.

Standardmerkmale

• Metrische Montagegewinde und metrische Antriebswellenabmessungen.
• Gehäuse geschlossen, Schutzart IP-20.
• Lüftergekühlt für hohe Ausgangsleistung.
• Isolierung Klasse B, betrieben innerhalb der Klasse-A-Grenzen zur Verlängerung der Lebensdauer von Wicklungen und Schmiermittel.
• Aluminium-Zentralring und Endkappen für hohe Wärmeeffizienz und geringes Gewicht.
• Nicht belüftetes Getriebegehäuse.
• Industrielle Lippenwellendichtungen an Motor- und Abtriebswellen.
• Nadelbuchsen im gesamten Antrieb für erhöhte radiale Tragfähigkeit und lange Lebensdauer.
• Dauerhaft geschmierte Verzahnung mit halbflüssigem Schmierfett für lange Lebensdauer.
• Breites verstärktes thermoplastisches Schraubenrad als Primärzahnrad für Laufruhe und gehärtete Stirnzahnräder in den folgenden Stufen für hohes Drehmoment und Dauerhaltbarkeit.
• Schrägverzahnte Antriebsritzel präzise auf der Motorwelle gefertigt für maximale Festigkeit und minimales Geräusch.

Optionales Zubehör

• L-Winkel-Kit für 34R-Z Getriebemotoren (Modell 0980).
• Druckguss-Klemmkasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984).
• Druckguss-metrisches Klemmkasten-Kit mit Anschlussblock für 33A, 34R, 42A, 42R und 48R (Modell 1984).
• Kondensator; Kunststoffgehäuse; 5.0 MFD / 400V (Artikel 49401068).
• Großes Druckguss-Klemmkasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lager-Motoren und Getriebemotoren (Modell 0986).

Verfügbare Downloads (produktbezogen)
CAD-Zeichnungen in PDF-, DWG- und STEP-Formaten; Anschlussplan (PDF); Sicherheitsdatenblätter.

Tabelle (Spezifikationen)
Drehzahl (U/min): 23
Nennmoment (Nm): 11.3
Nennmoment (lb-in): 100
Leistung (Watt): 50
Leistung (HP): 1/15
Spannung (V): 230
Hz: 50
Phasen: 1
Strom (A): 0.5
Übersetzungsverhältnis: 60
Radiallast (N): 555
Radiallast (lbs): 125
Länge XH (mm): 217
Länge XH (inch): 8.54
Gewicht (kg): 4.5
Gewicht (lbs): 10.1
Anschlussdiagramm: 07410021
Kondensator Teilenummer: 49401068
Produkttyp: 34R4BFCI-Z3
HPDecimal: 0.0667
