AC-Getriebemotor Model 1478

einphasigStirnradschrägverzahnt

Produktübersicht

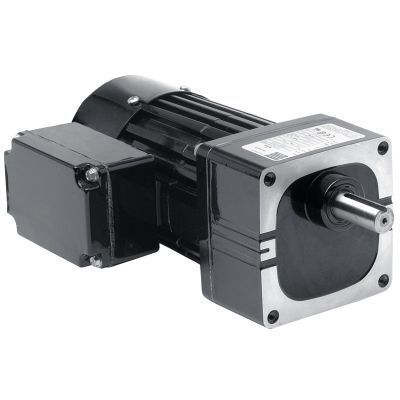

Modell 1478 Metric 34R-W Serie ist ein AC-Getriebemotor mit Parallelwelle, entwickelt für industrielle Leistungsübertragung. Einphasiges Gerät 230 V, 50 Hz, 75 W mit metrischer Montage und verstärktem thermoplastischem Schrägverzahnungs-Hauptzahnrad für leisen Betrieb und lange Lebensdauer.

Technische Hauptdaten

• Drehzahl (rpm): 255
• Nennmoment (Nm): 1,6
• Nennmoment (lb-in): 14
• Leistung (W): 75
• Leistung (HP): 1/10
• Volt: 230
• Hz: 50
• Phasen: 1
• Ampere: 0,60
• Übersetzung: 5,5
• Radiallast (N): 290
• Radiallast (lbs): 65
• Länge XH (mm): 234
• Länge XH (inch): 9,2
• Gewicht (kg): 5,7
• Gewicht (lbs): 12,8
• Anschlussplan: 07410021
• Kondensator-Artikelnummer: 49401154
• Produkttyp: 34R6BFCI-W2
• HPDecimal: 0.1

Standardmerkmale

• Metrische Montagegewinde und metrische Wellenabmessungen.
• Vollständig gekapselt, Schutzart IP-20.
• Lüftergekühlt für hohe Ausgangsleistung.
• Isolationssystem Klasse "B" betrieben innerhalb der Grenzen der Klasse "A" zur Verlängerung der Lebensdauer von Wicklung und Schmiermittel.
• Aluminium-Mittelring und -Endbleche für hohe thermische Effizienz und geringes Gewicht.
• Unbelüftetes Getriebegehäuse.
• Industrielle Lippendichtungen an Motor- und Abtriebswellen.
• Nadellager im gesamten Bereich für erhöhte radiale Tragfähigkeit und lange Lebensdauer.
• Dauerhaft geschmierte Getriebe mit halbflüssigem Fett für lange Lebensdauer.
• Breites verstärktes thermoplastisches Schrägverzahnungs-Hauptzahnrad für Laufruhe und gehärtete Stirnradverzahnungen in nachfolgenden Stufen für hohes Ausgangsdrehmoment und lange Lebensdauer.
• Schrägverzahntes Ritzel präzise auf der Motorwelle geschnitten für maximale Festigkeit und minimalen Lärm.

Optionale Zubehörteile

• L-Halter-Kit für W- und WX-Getriebemotoren (Modell 0970)
• Druckguss-Anschlusskasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• L-Halter-Montagekit für metrische Typ-W-Getriebemotoren (Modell 1970)
• Druckguss-Metrisches Anschlusskasten-Kit mit Klemmenleiste für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Kondensator; Kunststoffgehäuse; 7.5MFD 370V (Artikel 49401154)
• Großes Druckguss-Anschlusskasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A (Modell 0986)

Verfügbare Zeichnungen & Dokumente
CAD-Zeichnungen verfügbar in PDF-, DWG- und STEP-Formaten. Anschlussplan und Sicherheitsdatenblatt für das Schmiermittel als herunterladbare PDFs verfügbar.
