AC-Getriebemotor Model 1671

einphasigschrägverzahntParallelwellen

Produktübersicht

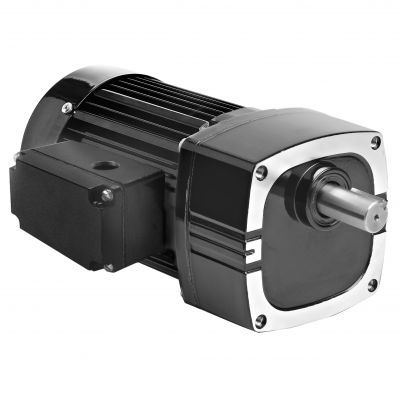

Modell 1671 ist ein Wechselstrom-Getriebemotor mit Parallelwelle der Serie Metric 42R-E, konstruiert für metrische Montage und Wellendimensionen. Er verfügt über ein nicht belüftetes Getriebegehäuse und industrielle Lippendichtungen für einen zuverlässigen Betrieb in industriellen Anwendungen.

Serie
Metric 42R-E Serie — Wechselstrom-Getriebemotor mit Parallelwelle

Wesentliche Spezifikationen

• Drehzahl (U/min): 4,7
• Nennmoment: 35 Nm (310 lb-in)
• Leistung: 100 W (1/7,5 PS, HP Dezimal 0,1333)
• Spannung / Frequenz: 230 V / 50 Hz
• Phasen: Einphasig (1)
• Strom: 0,78 A
• Übersetzungsverhältnis: 300
• Radiale Tragfähigkeit: 900 N (200 lbs)
• Länge XH: 231 mm (9,08 in)
• Gewicht: 6,8 kg (15,3 lbs)

Standardmerkmale

• Metrische Befestigungsgewinde und metrische Antriebswellenabmessungen
• Nicht belüftetes (abgedichtetes) Getriebegehäuse zur Schmutzunempfindlichkeit
• Industrielle Lippendichtungen an Motor- und Abtriebswellen
• Nadelbuchsen-/Nadellager durchgehend für erhöhte radiale Tragfähigkeit und lange Lebensdauer
• Dauerhaft mit Halbflüssigfett geschmierte Verzahnung
• Selektiv gehärtete Schrägverzahnung für leisen Betrieb und hohe Leistungsdichte

Optionale Zubehörteile

• L-Halter-Kit für E-, F- und FX-Getriebemotoren (Modell 0969)
• Guss-Motorklemmenkasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• L-Halter Montagekit für metrische E/F-Getriebemotoren (Modell 1969)
• Guss-Metrisches Klemmenkasten-Kit mit Anschlussblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Kondensator, Kunststoffgehäuse, 7,5 MFD 370 V (Artikel 49401154)
• Großes Guss-Klemmenkasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A (Modell 0986)

Technische Daten

• Modell: Model 1671
• Serie: Metric 42R-E
• Drehzahl (U/min): 4,7
• Nennmoment: 35 Nm (310 lb-in)
• Leistung: 100 W (1/7,5 PS, HP Dezimal 0,1333)
• Spannung: 230 V
• Frequenz: 50 Hz
• Phasen: Einphasig (1)
• Strom (A): 0,78 A
• Übersetzung: 300
• Radiale Tragfähigkeit: 900 N (200 lbs)
• Länge XH: 231 mm (9,08 in)
• Gewicht: 6,8 kg (15,3 lbs)
• Schaltplan: 07410021
• Kondensator-Teilenummer: 49401154
• Produkttyp: 42R5BFCI-E4
