- Einphasiger Getriebemotor
- BODINE ELECTRIC COMPANY

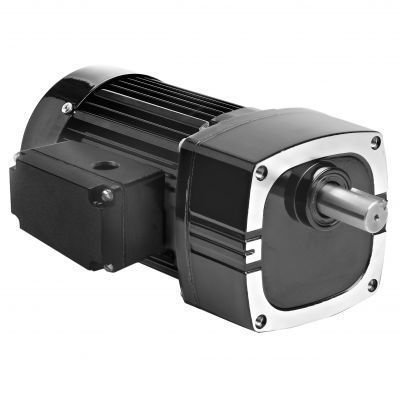

AC-Getriebemotor Model 1679einphasigschrägverzahntParallelwellen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Motor
- AC, einphasig
- Typ
- schrägverzahnt
- Achsenausrichtung
- Parallelwellen
- Leistung
- 50 W...100 W
- Drehmoment
- 1 - 5 Nm
- Performance
- geräuscharm
- Untersetzungsverhältnis
5 unit
- Rotationsgeschwindigkeit
280 rpm
(1.759,2919 rad.min-1)
Beschreibung
Produkt
Modell 1679 Metrische 42R-E Serie AC-Getriebemotor mit Parallelwelle
Übersicht
Industrieller AC-Getriebemotor mit Parallelwelle, ausgelegt für metrische Montage und metrische Wellenmaße. Ausgestattet mit standardmäßigen Dichtungen und Lagern für Dauerbetrieb in Maschinen und Automatisierungsanwendungen. Händler, Ersatzteile und technische Unterlagen verfügbar.
Standardmerkmale
Optionale Zubehörteile
Verfügbare Downloads
CAD-Zeichnungen (PDF, DWG, STEP) verfügbar. Anschlussplan und Sicherheitsdatenblatt zum Herunterladen vorhanden.
Technische Daten
Modell 1679 Metrische 42R-E Serie AC-Getriebemotor mit Parallelwelle
Übersicht
Industrieller AC-Getriebemotor mit Parallelwelle, ausgelegt für metrische Montage und metrische Wellenmaße. Ausgestattet mit standardmäßigen Dichtungen und Lagern für Dauerbetrieb in Maschinen und Automatisierungsanwendungen. Händler, Ersatzteile und technische Unterlagen verfügbar.
Standardmerkmale
- Metrische Montagengewinde und metrische Antriebswellenmaße.
- Unbelüftetes Getriebegehäuse.
- Industrielle Flachdichtungen an Motor- und Abtriebswellen.
- Nadelrollenlager im gesamten Aufbau für höhere radiale Tragfähigkeit und lange Lebensdauer.
- Dauerhaft geschmierte Verzahnung mit halbfester Fettfüllung für längere Wartungsintervalle.
- Selektiv gehärtete schrägverzahnte Zahnräder für leisen Lauf und hohe Leistung-bei-kompakter Baugröße.
Optionale Zubehörteile
- L‑Winkel‑Bausatz für E-, F- und FX-Getriebemotoren (Modell 0969)
- Druckguss‑Anschlusskasten‑Kit für Motoren und Getriebemotoren 33A, 34R, 42A, 42R und 48R (Modell 0984)
- L‑Winkel Montagekit für metrische E/F‑Getriebemotoren (Modell 1969)
- Druckguss‑metrisches Anschlusskasten‑Kit mit Anschlussklemmen für 33A, 34R, 42A, 42R und 48R Motoren/Getriebemotoren (Modell 1984)
- Kondensator, Kunststoffgehäuse, 7,5 MFD 370 V (Artikel 49401154)
- Großes Druckguss‑Anschlusskasten‑Kit für Lager‑Motoren/‑Getriebemotoren 34R, 42R, 48R, 42R‑FX, 33A, 42A (Modell 0986)
Verfügbare Downloads
CAD-Zeichnungen (PDF, DWG, STEP) verfügbar. Anschlussplan und Sicherheitsdatenblatt zum Herunterladen vorhanden.
Technische Daten
- Drehzahl (rpm): 280
- Nennmoment (Nm): 2,9
- Nennmoment (lb‑in): 25
- Leistung (W): 100
- Leistung (HP): 1/7.5
- Spannung (V): 230
- Hz: 50
- Phasen: 1
- Strom (A): 0,78
- Übersetzungsverhältnis: 5
- Radiallast (N): 1300
- Radiallast (lbs): 300
- Länge XH (mm): 231
- Länge XH (inch): 9.08
- Gewicht (kg): 6,8
- Gewicht (lbs): 15.3
- Anschlussdiagramm: 07410021
- Kondensator‑Teilenummer: 49401154
- Produkttyp: 42R5BFCI-E1
- HP Dezimal: 0.1333
