- Einphasiger Getriebemotor
- BODINE ELECTRIC COMPANY

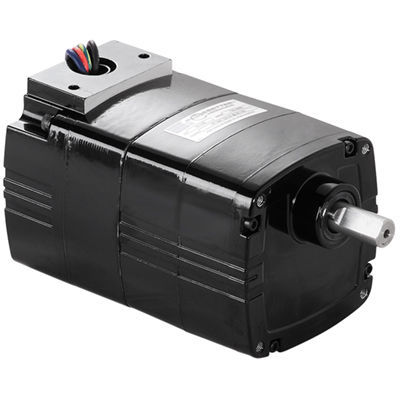

AC-Getriebemotor 1573einphasigStirnradschrägverzahnt
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Motor
- AC, einphasig
- Typ
- Stirnrad, schrägverzahnt
- Achsenausrichtung
- Parallelwellen
- Leistung
- 10 W...50 W
- Drehmoment
- 1 - 5 Nm
- Performance
- geräuscharm
- Untersetzungsverhältnis
30 unit
- Rotationsgeschwindigkeit
47 rpm
(295,3097 rad.min-1)
Beschreibung
Produkt
Parallelwellen-AC-Getriebemotor Modell 1573 der Metric 30R-D Serie. Einphasige Einheit mit metrischen Befestigungen und Wellenabmessungen, ausgelegt für Anwendungen mit Übersetzungsverhältnis 30:1 und Nennabtriebsdrehzahl 47 U/min bei 18 W.
Standardmerkmale
Ressourcen
Optionale Zubehörteile
Technische Daten
Parallelwellen-AC-Getriebemotor Modell 1573 der Metric 30R-D Serie. Einphasige Einheit mit metrischen Befestigungen und Wellenabmessungen, ausgelegt für Anwendungen mit Übersetzungsverhältnis 30:1 und Nennabtriebsdrehzahl 47 U/min bei 18 W.
Standardmerkmale
- Metrische Befestigungsgewinde und metrische Abmessungen der Antriebswelle
- Vollständig geschlossener, nicht belüfteter Aufbau, Schutzart IP-20
- Isolationssystem Klasse B
- Aluminium-Abdeckungen für verbesserte Wärmeableitung und geringeres Gewicht
- Unbelüftetes Getriebegehäuse
- Industrielle Lippendichtungen an Motor- und Abtriebswellen
- Nadelbuchsen über alle Stufen für erhöhte radiale Tragfähigkeit und lange Lebensdauer
- Dauerhaft geschmierte Verzahnung
- Verstärktes thermoplastisches Schneckenrad/Helical-Primärzahnrad für geringe Geräuschentwicklung und gehärtete Stirnradverzahnung in den nachfolgenden Stufen für hohes Ausgangsdrehmoment
- Helikale Antriebsstufe präzise auf der Motorwelle bearbeitet für maximale Festigkeit und minimale Geräuschentwicklung
Ressourcen
- CAD-Zeichnungen: PDF, DWG, STEP (verfügbar für Modell 1573)
- Schaltplan: PDF (Anschlussdiagramm Nummer 07410021)
- Sicherheitsdatenblätter: PDF
Optionale Zubehörteile
- L-Halter-Kit für metrische Typen 30R, 33A, 30R-D, 24A-D, 24A-Z (Modell 1968)
- Druckguss-Metrik-Anschlusskasten mit Klemmleiste für 30R Motoren und Getriebemotoren (Modell 1982)
- Kondensator; Kunststoffgehäuse; 1,3 µF / 450 V (Artikel 49400091)
- L-Halter-Kit für 30R und 33A Motoren, 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z und 33A-Z Getriebemotoren (Modell 5968)
- Druckguss-Anschlusskasten für 30R Motoren und Getriebemotoren (Modell 5982)
Technische Daten
- Drehzahl (U/min): 47
- Nennmoment (Nm): 2,7
- Nennmoment (lb-in): 24
- Leistung (W): 18
- Leistung (HP): 1/41
- HP (dezimal): 0,0243
- Spannung (V): 230
- Frequenz (Hz): 50
- Phasen: 1
- Strom (A): 0,21
- Übersetzungsverhältnis: 30
- Radiallast (N): 285
- Radiallast (lbs): 65
- Länge XH (mm): 139,2
- Länge XH (inch): 5,5
- Gewicht (kg): 2,8
- Gewicht (lbs): 6,3
- Anschlussdiagramm: 07410021
- Kondensator-Teilenummer: 49400091
- Produkttyp: 30R2BECI-D3
Kataloge
STANDARD PRODUCTS 2025
52 Seiten
