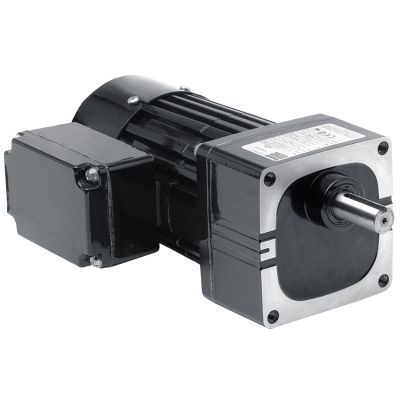

AC-Getriebemotor 1481

einphasigStirnradschrägverzahnt

Produkt
Metric 34R-W Serie AC-Getriebemotor mit Parallelwelle, einphasig — Modell 1481. Entwickelt für industrielle Leistungsübertragungen, bei denen kompakte Bauweise, präzise niedrige Drehzahl und gleichmäßiges Drehmoment erforderlich sind.

Technische Daten

• Drehzahl: 69 rpm
• Nennmoment: 6,0 Nm (53 lb-in)
• Leistung: 75 W (0,1 HP)
• Spannung / Frequenz / Phase: 230 V / 50 Hz / 1 Phase
• Stromaufnahme: 0,60 A
• Übersetzungsverhältnis: 20,4
• Radiallastkapazität: 290 N (65 lbs)
• Länge XH: 234 mm (9,2 in)
• Gewicht: 5,7 kg (12,8 lbs)
• Anschlussdiagramm: 07410021
• Kondensator Ersatzteilnummer: 49401154
• Produkttyp: 34R6BFCI-W2

Standardmerkmale

• Metrische Befestigungsgewinde und metrische Antriebswellendimensionen
• Vollständig geschlossen, IP-20
• Ventilatorgekühlt für hohe Ausgangsleistung
• Isolierung Klasse B, betrieben innerhalb der Grenzen von Klasse A zur Verlängerung der Lebensdauer von Wicklungen und Schmierstoff
• Aluminium-Mittelring und -Gehäusedeckel für hohe Wärmeeffizienz und geringes Gewicht
• Ungelüftetes Getriebegehäuse
• Industrielle Lippe-Dichtungen an Motor- und Abtriebswellen
• Nadelbuchsen im gesamten Aufbau für erhöhte radiale Tragfähigkeit und lange Lebensdauer
• Dauerhaft geschmierte Verzahnung mit halbflüssigem Fett
• Breites verstärktes thermoplastisches Stirnrad als Primärzahnrad und gehärtete Stahl-Stirnräder auf nachfolgenden Stufen
• Schrägverzahntes Ritzel präzise auf der Motorwelle gefertigt für maximale Festigkeit und geringe Geräuschentwicklung

Optionales Zubehör

• L-Halter-Kit für W- und WX-Getriebemotoren (Modell 0970)
• Gehäuse-Klemmenkasten-Kit aus Druckguss für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• L-Halter-Montagekit für metrische W-Getriebemotoren (Modell 1970)
• Druckguss-Metrik-Klemmenkasten-Kit mit Anschlussblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Kondensator, Kunststoffgehäuse, 7,5 MFD 370V (Pos. 49401154)
• Großes Druckguss-Klemmenkasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lager-Motoren und Getriebemotoren (Modell 0986)

Anwendungsbereiche
Geeignet für Förderbänder, Verpackungsmaschinen, kleine Automatisierungsanlagen und andere industrielle Maschinen, die niedrige Drehzahlen und konstantes Drehmoment erfordern. Kompaktes Design erleichtert die Integration in platzbeschränkte Baugruppen.

Installation und Wartung
Siehe Anschlussdiagramm (07410021) für die elektrische Verdrahtung. Die Einheit ist dauerhaft geschmiert; keine regelmäßige Schmierung der Zahnräder erforderlich. Für den belüfteten Motor ausreichende Belüftung sicherstellen und die angegebenen radialen Lastgrenzen beachten, um die Lagerlebensdauer zu erhalten.
