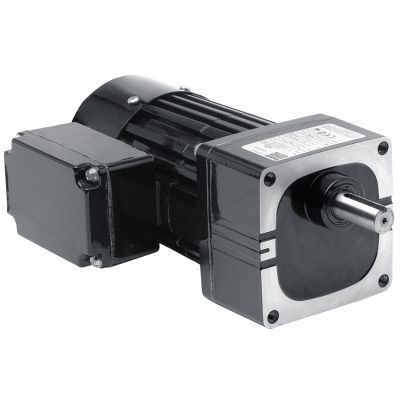

AC-Getriebemotor Model 1484

einphasigStirnradschrägverzahnt

Übersicht Vertriebspartner, Steuerungen, Schaltpläne für den Parallelwellen-Wechselstrom-Getriebemotor Modell 1484 der Serie Metric 34R-W. TECHNISCHE DATEN Drehzahl (U/min): 21 Nenn-Drehmoment (Nm): 16,5 Nenn-Drehmoment (lb-in): 146 Leistung (Watt): 75 Leistung (PS): 1/10 Spannung (V): 230 Frequenz (Hz): 50 Phasen: 1 Stromstärke (A): 0,60 Übersetzungsverhältnis: 65,5 Radialbelastung (N): 575 Radialbelastung (lbs): 130 Länge XH (mm): 234 Länge XH (Zoll): 9,2 Gewicht (kg): 5,7 Gewicht (lbs): 12,8 Anschlussplan: 07410021 Teilenummer des Kondensators: 49401154 Produkttyp: 34R6BFCI-W3 HPDecimal: 0,1 CAD-Zeichnungen

• PDF herunterladen (Produktzeichnung)
• DWG herunterladen (Produktzeichnung)
• STEP herunterladen (Produktzeichnung)

Schaltplan

• Schaltplan (Referenz 07410021) als PDF zum Herunterladen verfügbar

Sicherheitsdatenblätter

• Sicherheitsdatenblatt für Imperial-Öl als PDF zum Herunterladen verfügbar

Optionales Zubehör

• L-Halterungssatz für W- und WX-Getriebemotoren [Modell 0970]
• Druckguss-Anschlusskastensatz für Motoren und Getriebemotoren der Typen 33A, 34R, 42A, 42R und 48R [Modell 0984]
• L-Halterungs-Montagesatz für metrische Getriebemotoren vom Typ W [Modell 1970]
• Druckguss-Anschlusskastensatz (metrisch) mit Klemmenblock für Motoren und Getriebemotoren der Baureihen 33A, 34R, 42A, 42R und 48R [Modell 1984]
• Kondensator; Kunststoffgehäuse; 7,5 MFD, 370 V [Artikelnummer 49401154]
• Großer Anschlusskastensatz aus Druckguss für 34R-, 42R-, 48R-, 42R-FX, 33A, 42A Serienmotoren und Getriebemotoren [Modell 0986]

STANDARDMERKMALE

• Metrische Befestigungsgewinde und metrische Abmessungen der Antriebswelle.
• Vollständig gekapselt, Schutzart IP-20.
• Lüftergekühlt für hohe Ausgangsleistung.
• Isolationsklasse „B“, betrieben innerhalb der Grenzwerte der Klasse „A“, um die Lebensdauer der Wicklungen und des Schmiermittels zu verlängern.
• Mittelring und Endschilde aus Aluminium für hohe thermische Effizienz und geringes Gewicht.
• Belüftungsfreies Getriebegehäuse.
• Industrielle Lippendichtungen an Motor- und Abtriebswellen.
• Durchgehend Nadellager für erhöhte radiale Belastbarkeit und lange Lebensdauer.
• Dauerge schmiertes Getriebe mit halbflüssigem Fett für lange Lebensdauer.
• Breites, verstärktes Primärzahnrad aus Thermoplast mit Schrägverzahnung für Laufruhe und Stirnradgetriebe aus gehärtetem Stahl in den nachfolgenden Stufen für hohes Abtriebsdrehmoment und lange Lebensdauer.
• Schrägverzahntes Ritzel, präzise auf die Motorwelle gefräst, für maximale Festigkeit und minimale Geräuschentwicklung.

Technische Daten / Spezifikationen

• Drehzahl (U/min): 21
• Nenn-Drehmoment: 16,5 Nm / 146 lb-in
• Leistung: 75 W (0,1 HP)
• Spannung: 230 V
• Frequenz: 50 Hz
• Phasen: 1
• Stromstärke: 0,60 A
• Übersetzungsverhältnis: 65,5
• Radialbelastung: 575 N / 130 lbs
• Länge XH: 234 mm (9,2 in)
• Gewicht: 5,7 kg (12,8 lbs)
• Referenz für Anschlussplan: 07410021
• Teilenummer des Kondensators: 49401154
• Produkttyp: 34R6BFCI-W3
