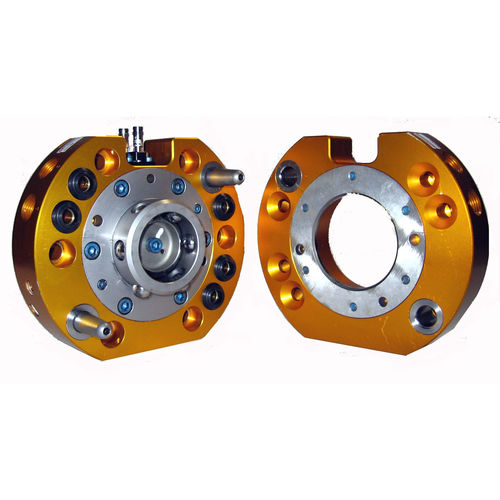

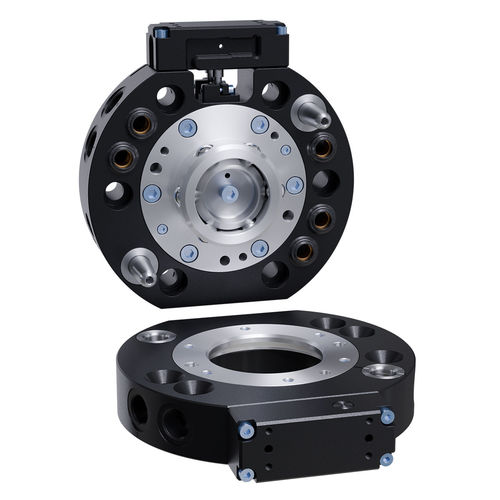

Werkzeugwechsler für Roboter QC-76

pneumatischautomatischpneumatisch betrieben

Produktübersicht
Die Roboter-Werkzeugwechsler QC-76 ermöglichen vollautomatischen Austausch von Endeffektoren mit positivem Verriegelungsmechanismus, Durchgangsanschlüssen für Medien und Signale sowie hoher Positionswiederholgenauigkeit. Sie sind für Hochzyklusbetrieb und raue Industrieumgebungen ausgelegt und verbessern Verfügbarkeit und Flexibilität in Robotik-Anlagen.

Funktionen

• Vollautomatischer Austausch von Endeffektoren
• Sicherer positiver Verriegelungsmechanismus
• Durchgangsanschlüsse für Pneumatik, Medien und Signale
• Hohe Positionswiederholgenauigkeit
• Entwickelt für Hochzyklus- und raue Umgebungen
• Verbessert Verfügbarkeit, Flexibilität und Produktivität in der Roboterautomation

Anschlussgewinde (Varianten)
NPT-Gewinde
BSPP/G-Gewinde
Rc (BSPT) bei einigen Konfigurationen angegeben

Verfügbare SKUs / Varianten

• QC-76 — SKU: QC-76 — variation_id: 15163 — Anschlussgewinde: NPT
• QC-76-E — SKU: QC-76-E — variation_id: 15164 — Anschlussgewinde: BSPP/G

Technische Daten

• Kategorie: Tool Changers
• Handelsname (Modell): QC-76
• Interne Modellnummer: tool-changers-qc-76
• Teilenummer: N/A
• Optionen Anschlussgewinde: NPT; BSPP/G; Rc (BSPT) bei einigen Konfigurationen
• Variations-IDs: 15163 (QC-76), 15164 (QC-76-E)
• Dateiname Hauptproduktbild: QC-76-E.jpg
• Empfohlenes Nutzlastlimit: 220 lb
• Verriegelungskraft @ 80 psi (5,5 bar): 2600 lb
• Statisches Moment (X & Y): 4800 lbf-in
• Statisches Moment (Z): 6200 lbf-in
• Positionswiederholgenauigkeit (X, Y & Z): 0.0006 in
• Gewicht im gekuppelten Zustand: 8.1 lb
• Gewicht Master-Seite: 4.95 lb
• Gewicht Werkzeugseite: 3.15 lb
• Maximaler Spalt zwischen Master- und Werkzeugplatte vor dem Verriegeln: 0.08 in
• Durchgehende pneumatische Anschlussgröße (Menge): (5) 3/8 NPT; Rc 3/8 (BSPT)
