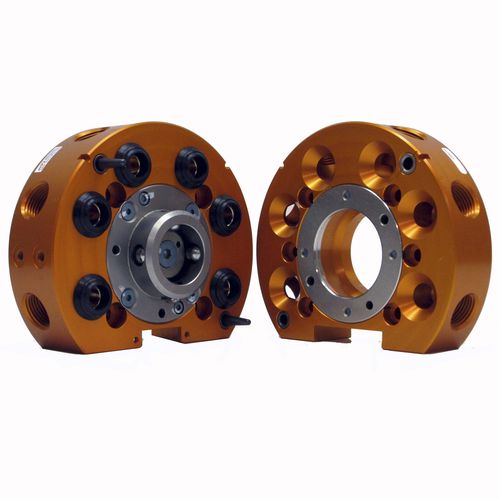

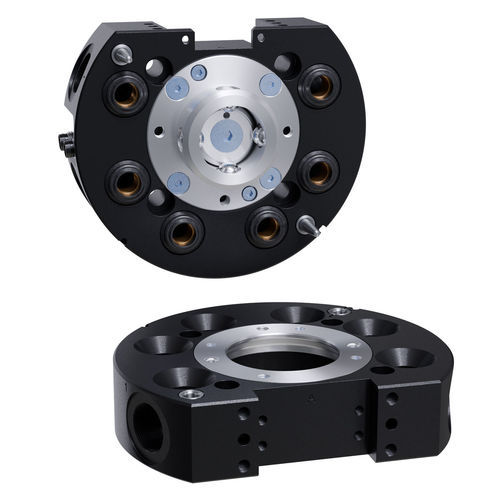

Werkzeugwechsler für Roboter QC-22-E

automatischpneumatischpneumatisch betrieben

Produktübersicht
Der Roboter-Werkzeugwechsler ATI QC-22-E ermöglicht den vollautomatischen Wechsel von Endeffektoren mit sicherem Fail-Safe-Verriegelungssystem, integrierten Versorgungsdurchführungen und hoher Wiederholgenauigkeit. Entwickelt für hochfrequente industrielle Einsätze und rauhe Umgebungen, erhöht er die Verfügbarkeit und Flexibilität in der Roboterautomation.

Hauptmerkmale

• (6) integrierte pneumatische Durchführungen 3/8 NPT in einem gekoppelten Paket von 1,42 kg
• Größere pneumatische Durchführungen für Anwendungen mit höherem Luftdurchsatz
• No-Touch-Verriegelungstechnologie erlaubt bis zu 2,0 mm Plattentrennung beim Verriegeln
• Patentiertes Fail-Safe-Verriegelungsdesign reduziert die auf den Kolben wirkende Kraft
• Kompatibel mit mehreren Montagebildern über Schnittplatten
• Alle Verriegelungsteile aus Rc58-Edelstahl
• Eine Flachstelle zum Montieren von Versorgungsmodulen
• Ausrichtfunktionen im Gehäuse für höhere Torsionsfestigkeit und bessere Wartbarkeit
• Optionale Verriegelungs-/Entriegelungssensoren

Spezifikationen

• Verriegelungskraft @ 80 psi (5,5 bar): 2300 N (≈ 520 lbf)
• Maximale Verriegelungsdistanz: 2,03 mm (0,08 in)
• Durchführungsgrößen: (6) 3/8 NPT
• Anzahl pneumatischer Durchführungen: 6
• Positionswiederholgenauigkeit: 0,0152 mm (0,0006 in)
• Empfohlene Nutzlastgrenze: 25 kg (≈ 55 lb)
• Statisches Moment X/Y: 56,5 Nm (≈ 500 lbf-in)
• Statisches Moment Z: 90,4 Nm (≈ 800 lbf-in)
• Gewicht Master-Seite: 0,866 kg (≈ 1,91 lb)
• Gewicht Werkzeug-Seite: 0,549 kg (≈ 1,21 lb)
• Gewicht gekoppelt: 1,42 kg (≈ 3,13 lb)
• Betätigung: Pneumatisch
• Roboter-Handgelenk-Typ: Standard
• Farbe: Schwarz
• Anschlussgewinde: BSPP / G
